| 원래 장소 | 중국 |
| 브랜드 이름 | SUMA |
| 인증 | ISO SGS |
| 모델 번호 | GEZ63ES GEZ63ES-2RS |

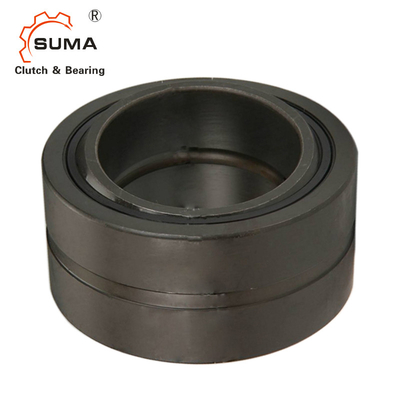

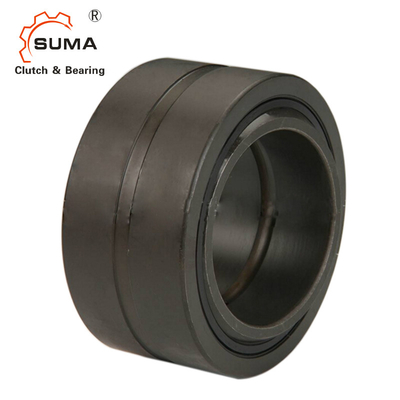

스페리칼 플레인 베어링 GEZ63ES GEZ63ES-2RS를 셀프-얼라이그닝 GEZ 시리즈
스페리칼 플레인 베어링의 특징
스페리칼 플레인 베어링의 구조는 주로 외부 구형 표면과 내측 링과 내부 구면과 아우터 링으로 구성된 롤링 베어링의 그것 보다 더 단순합니다.
스페리칼 플레인 베어링은 일반적으로 저속 흔들린 모션 (이에 각 운동)을 위해 사용됩니다. 미끄럼면이 둥글기 때문에, 그것은 또한 어떤 각도 범위 이내에 동작 (이에 셀프-얼라이그닝 동작)을 기울여 작동할 수 있습니다.
공작 기계류, 공학 기계, 자동화 장비, 자동차 완충 장치, 물 감독 기계와 다른 산업을 만들면서, 구면 베어링은 넓게 유압 실린더를 설계하는 것이 사용됩니다. 스페리칼 플레인 베어링은 둥근 미끄럼 베어링이고 기본 형태가 둥근 미끄러져 움직이는 구형 접점 표면과 안쪽이고 아우터 링으로 구성됩니다. 구조물과 타입에 따라서, 그것은 동시에 경하중 또는 축상의 부하 또는 조합형 레이디얼과 축상의 부하를 지닐 수 있습니다.
차원과 능력
| 부품번호 | 보어 지름 | 외경 | 볼 폭 | 레이스 폭 | 정적 경하중 | 동적 경하중 | 중량 | ||
| 밀봉 없이 | 밀봉으로 | 인치 | 인치 | 인치 | 인치 | 파운드 | 파운드 | 파운드 | |
| 1 | GEZ12ES | - | 0.5 | 0.875 | 0.437 | 0.375 | 9.337 | 3,156 | 0.044 |
| 2 | GEZ15ES | - | 0.625 | 1.0625 | 0.547 | 0.469 | 14.732 | 4864 | 0.077 |
| 3 | GEZ19ES | GEZ19ES-2RS | 0.75 | 1.25 | 0.656 | 0.562 | 20.927 | 7089 | 0.121 |
| 4 | GEZ22ES | GEZ22ES-2RS | 0.875 | 1.4375 | 0.765 | 0.656 | 28.573 | 9565 | 0.187 |
| 5 | GEZ25ES | GEZ25ES-2RS | 1 | 1.625 | 0.875 | 0.75 | 37.359 | 12605 | 0.265 |
| 6 | GEZ31ES | GEZ31ES-2RS | 1.25 | 2 | 1.093 | 0.937 | 58.507 | 19468 | 0.507 |
| 7 | GEZ34ES | GEZ34ES-2RS | 1.375 | 2.1875 | 1.187 | 1.031 | 69.756 | 23404 | 0.772 |
| 8 | GEZ38ES | GEZ38ES-2RS | 1.5 | 2.4375 | 1.312 | 1.125 | 84.379 | 28129 | 0.926 |
| 9 | GEZ44ES | GEZ44ES-2RS | 1.75 | 2.8125 | 1.531 | 1.312 | 114.752 | 38255 | 1.41 |
| 10 | GEZ50ES | GEZ50ES-2RS | 2 | 3.1875 | 1.75 | 1.5 | 150.754 | 50508 | 2.05 |
| 11 | GEZ57ES | GEZ57ES-2RS | 2.25 | 3.5625 | 1.969 | 1.687 | 191.251 | 63002 | 2.87 |
| 12 | GEZ63ES | GEZ63ES-2RS | 2.5 | 3.9375 | 2.187 | 1.875 | 234.007 | 77629 | 4.08 |
| 13 | GEZ69ES | GEZ69ES-2RS | 2.75 | 4.375 | 2.406 | 2.062 | 285.752 | 95628 | 5.29 |
| 14 | GEZ76ES | GEZ76ES-2RS | 3 | 4.75 | 2.625 | 2.25 | 337.506 | 112505 | 6.84 |
| 15 | GEZ82ES | GEZ82ES-2RS | 3.25 | 5.125 | 2.844 | 2.437 | 396.009 | 131626 | 8.38 |
| 16 | GEZ88ES | GEZ88ES-2RS | 3.5 | 5.5 | 3.062 | 2.625 | 459.001 | 153003 | 10.58 |
| 17 | GEZ95ES | GEZ95ES-2RS | 3.75 | 5.875 | 3.281 | 2.812 | 531.004 | 175507 | 12.79 |
| 18 | GEZ101ES | GEZ101ES-2RS | 4 | 6.25 | 3.5 | 3 | 596.256 | 202508 | 15.44 |
| 19 | GEZ114ES | GEZ114ES-2RS | 4.5 | 7 | 3.937 | 3.375 | 765.002 | 252006 | 21.61 |
| 20 | GEZ120ES | GEZ120ES-2RS | 4.75 | 7.375 | 4.156 | 3.562 | 843.754 | 281254 | 25.36 |
| 21 | GEZ127ES | GEZ127ES-2RS | 5 | 7.75 | 4.375 | 3.75 | 933.755 | 315009 | 29.76 |
| 22 | GEZ152ES | GEZ152ES-2RS | 6 | 8.75 | 4.75 | 4.125 | 1170.002 | 389257 | 38.59 |
