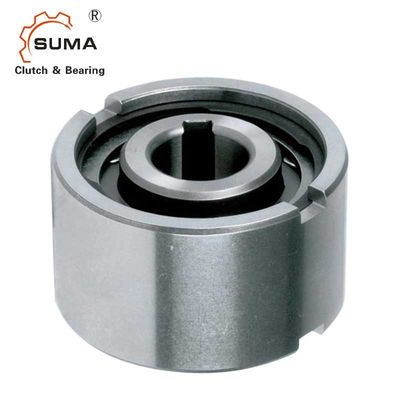

하나의 방법 클러치 베어링 산업 클러치 무거운 짐 비 접촉 백스톱
.특징
1. AA 시리즈 캠 클러치는 압입 설치용으로 설계되었습니다.
2. AA 시리즈는 내륜에 키 홈이 있습니다.크기 25를 제외한 키홈은 DIN 6885에 따라 제조됩니다. 3
3. AA 시리즈는 내륜과 외륜 모두에 키 홈이 있습니다."-K"는 캠 클러치와 함께 배송되는 키를 의미합니다.
4. 최대 베어링 및 클러치 성능을 얻으려면 샤프트와 하우징의 올바른 간섭 치수를 유지해야 합니다.
5. 각 시리즈의 샤프트 및 하우징 공차는 표를 참조하십시오.
6. 내륜의 화살표는 내륜이 맞물리는 방향을 나타냅니다.
7. 클러치를 설치하려면 적절한 직경의 프레스 도구를 사용하여 내륜과 외륜의 전면에 고르게 압력을 가하십시오.
8. 클러치에 망치질 등의 충격을 가하지 마십시오.
9. 하우징이 클러치의 압입 설치에 필요한 압력을 견딜 수 있는 충분한 강도를 가지고 있는지 확인하십시오.
10. 작동 온도 범위: -30°C ~ +100°C(이 범위를 초과하는 온도에 대해서는 당사에 문의하십시오).
기술 데이터
사양 | |
모델 | AA60 / GC-D60170 |
재료 | GCr15 |
내경 | 60mm |
외경 | 170mm |
두께 | 78mm |
토크 용량 | 3500Nm |
드래그 토크 | 240Ncm |
이너 레이스 오버런 속도 | 800r/분 |
외륜 오버런 속도 | 1100r/분 |
무게 | 0.7kg |
구조 | 롤러 유형 |
신청 | 섬유 기계, 팬, 환풍기, 인쇄기 |
패키지 | 판지 상자, 나무 상자 또는 주문을 받아서 만드는 |
지불 조건 | TT.L/C, D/A, D/P, 웨스턴 유니온, 페이팔 |
배달 시간 | 견본을 위한 2-4 일, 큰 순서를 위한 7 일 |
치수 및 용량
크기 | TK1 | 오버러닝 속도 | 무게 |
견인 토크 |
||||||||||
dh7 | 니맥스2) | 나막스3) | 7디람 | D5 | D6 | D3 | 지 | 영형 | 엘 | 에프 | 에스 | (킬로그램) | TR | |
(mm) | (Nm ) | (분-1) | (분-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 삼 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 삼 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000년 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700년 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100년 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300년 | 1950년 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700년 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125년 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300년 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
메모
1) T max = 2 ×T KN
2) 내부 레이스 오버런
3) 외부 레이스 오버런
DIN 6885.1에 대한 키홈
마운팅 및 커플링
영화
