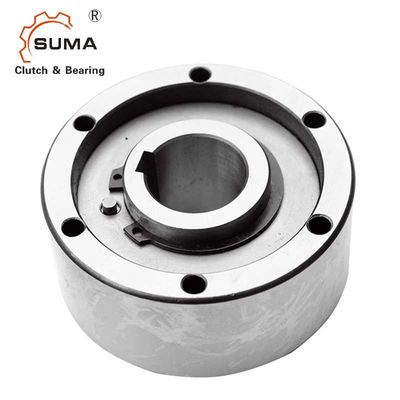

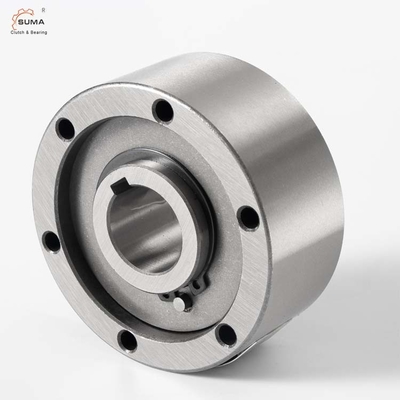

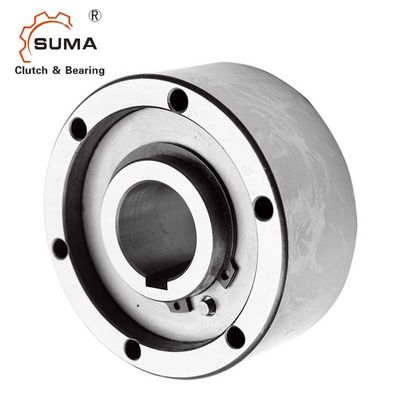

듀얼 키웨이 구석 단방식 클러치 베어링
일방적인 베어링은 한 방향으로 자유롭게 회전하는 동안 다른 방향으로 로크 된 베어링. 많은 롤러, 바늘 또는 공을 포함하는 금속 껍질 안의 일방적인 베어링,그리고 롤링 좌석 (홀) 의 모양은 한 방향으로만 스크롤할 수 있도록다른 방향에서는 큰 저항이 있을 것입니다.
일방용 베어링은 인쇄 기계, 포장 기계, 식품 기계, 2단 기어 박스, 전기 롤러, 운동 장비, 자동차 산업, 낚시 스릴,가전제품화폐 탐지기 등
단방향 클러치 볼레어링의 특징:
1높은 운반 능력
2기름 저장 공간이 충분합니다
3고속 제한
4오래 살 수 있어
기술 데이터
스펙 | |
제품 이름 | AA 엔진 베어링 |
모델 | AA20 |
소재 | GCr15 |
내부 지름 | 20mm |
외부 지름 | 68mm |
두께 | 34mm |
토크 용량 | 146Nm |
당기 톱크 | 8.4Ncm |
내부 경주 경주 속도 | 2000r/min |
외부 경주 초과 속도 | 3600r/min |
무게 | 00.7kg |
구조 | 롤러 타입 |
적용 | 직물 기계, 팬, 환기기, 인쇄기 |
패키지 | 카튼 상자, 목재 상자 또는 사용자 정의 |
지불 조건 | TT. L/C, D/A, D/P, 웨스턴 유니온, 페이팔 |
배달 시간 | 표본에 2-4 일, 큰 주문에 7 일 |
크기와 용량
크기 | TK1 | 초과속도 | 무게 |
당겨 토크 |
||||||||||
dH7 | 니맥스2) | 나맥스3) | 7인치 | D5 | D6 | D3 | Z | 오 | L | f | s | (kg) | TR | |
(mm) | (Nm) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
참고 사항
1) Tmax = 2 × T KN
2) 내부 인종 과잉
3) 외부 인종 과잉
DIN 6885에 대한 키웨이1
장착 및 결합
