| 원래 장소 | CHINA |
| 브랜드 이름 | SUMA |
| 모델 번호 | BS85-70 BS85-75 BS85-80 BS85-85 |

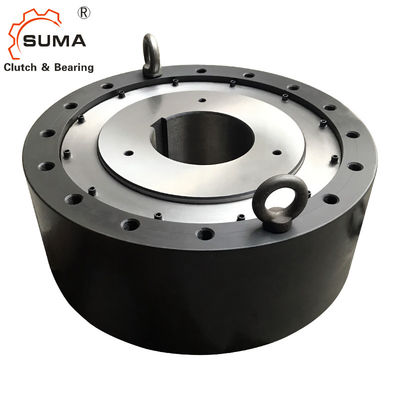

BS85 BS85-70 BS85-75 BS85-80 BS85-85 일방용 베어링 백스톱 클러치 캠 클러치
자유바퀴의 특징배후 스톱 클러치
BS 시리즈 램 클러치는 느린 속도 컨베이어 헤드 샤프트의 역 회전 (백스톱) 을 방지해야 하는 애플리케이션을 위해 설계되었습니다.
프리휠 카탈로그배후 스톱 클러치선택
BS160HS-BS450HS배후 스톱 클러치데이터 시트
| 모델 | 토크 | 맥스 | 당겨 | A | B | C | PCD | E | S | H-M 크기 × 피치 × 탭 된 구멍의 수 | 기름 | 수 |
| 용량 | 초과 | 토크 | D | 필러 홀 | 기름 | |||||||
| (N·m) | (r/min) 내부 경주 | (N·m) | 크기) | (kg) | ||||||||
| BS160HS | 39200 | 350 | 34.3 | 180 | 360 | 175 | 315 | 220 | 40 | M20 × P2.5 × 10 | PT 1/4 | 0.23 |
| BS200HS | 61700 | 250 | 44.1 | 205 | 430 | 200 | 380 | 260 | 40 | M22 ×P2.5 ×8 | PT 1/4 | 0.31 |
| BS220HS | 102000 | 200 | 73.5 | 330 | 500 | 325 | 420 | 290 | 40 | M20 ×P2.5 ×16 | PT 1/4 | 1.3 |
| BS250HS | 147000 | 170 | 93.1 | 370 | 600 | 365 | 530 | 330 | 50 | M24 ×P3.0 ×16 | PT 1/4 | 1.7 |
| BS270HS | 204000 | 160 | 98 | 385 | 650 | 380 | 575 | 370 | 50 | M24 ×P3.0 ×16 | PT 1/4 | 2 |
| BS300HS | 294000 | 150 | 108 | 425 | 780 | 420 | 690 | 470 | 60 | M30 ×P3.5 × 16 | PT 1/4 | 3.6 |
| BS350HS | 392000 | 110 | 157 | 440 | 930 | 480 | 815 | 535 | 70 | M36 ×P4.0 ×16 | PT 1/4 | 4.1 |
| BS425HS | 735000 | 85 | 216 | 570 | 1030 | 580 | 940 | 635 | 70 | M36 ×P4.0 ×18 | PT 1/4 | 6.9 |
| BS450HS | 980000 | 80 | 245 | 570 | 1090 | 600 | 990 | 645 | 80 | M42 ×P4.5 ×18 | PT 1/4 | 7.2 |
| 모델 | 토크 | 최대 초과 |
당기 톱크 (N-m) |
A | B | C | PCD | E | S |
H-M 크기 × 피치 × 번호 채굴 된 구멍 |
| 용량 (Nm) | (r/min) 내부 경주 | D | ||||||||
| BS30 | 294 | 350 | 0.58 | 64 | 90 | 64 | 80 | 45 | 13 | M 6 × P1.0 × 4 |
| BS50 | 784 | 300 | 0.98 | 67 | 125 | 67 | 110 | 70 | 16 | M 8 × P1.25 × 4 |
| BS65 | 1570 | 340 | 3.92 | 90 | 160 | 85 | 140 | 90 | 20 | M10 ×P1.5 ×6 |
| BS75 | 2450 | 300 | 5.88 | 90 | 170 | 85 | 150 | 100 | 20 | M10 ×P1.5 ×6 |
| BS85 | 5880 | 300 | 7.84 | 115 | 210 | 110 | 185 | 115 | 30 | M12 ×P1.75 ×6 |
| BS95 | 7840 | 250 | 9.8 | 115 | 230 | 110 | 200 | 130 | 30 | M14 ×P2.0 × 6 |
| BS110 | 10800 | 250 | 14.7 | 115 | 270 | 110 | 220 | 150 | 30 | M16 ×P2.0 × 6 |
| BS135 | 15700 | 200 | 19.6 | 135 | 320 | 130 | 280 | 180 | 30 | M16 ×P2.0 × 8 |
| 새로운 JIS | OldJIS | 도공 지름 | ||
| 키웨이 | 키웨이 | 범위 | W. 민 | W.MAX |
| JISB1301-1996 | JISB1301-1959 | (mm) | (kg) | (kg) |
| ISO R773 | ||||
| BS30-30J | BS30-30E | 20~30 | 2.3 | 2.1 |
| BS50-45J | BS50-45E | 30~50 | 4.7 | 4 |
| BS50-50J | BS50-50E | |||
| BS65-40J | BS65-40E | 40~65세 | 13 | 11.5 |
| BS65-45J | BS65-45E | |||
| BS65-50J | BS65-50E | |||
| BS65-55J | BS65-55E | |||
| BS65-60J | BS65-60E | |||
| BS65-65J | BS65-65E | |||
| BS75-60J | BS75-60E | 50~75 | 14.7 | 13.1 |
| BS75-65J | BS75-65E | |||
| BS75-70J | BS75-70E | |||
| BS75-75J | BS75-75E | |||
| BS85-70J | BS85-70E | 60~85 | 27.2 | 24.7 |
| BS85-75J | BS85-75E | |||
| BS85-80J | BS85-80E | |||
| BS85-85J | BS85-85E | |||
| BS95-80J | BS95-80E | 70~95 | 32.2 | 29.4 |
| BS95-85J | BS95-85E | |||
| BS95-90J | BS95-90E | |||
| BS95-95J | BS95-95E | |||
| BS110-85J | BS110-85E | 80~110 | 38.6 | 34.2 |
| BS110-95J | BS110-95E | |||
| BS110-100J | BS110-100E | |||
| BS110-105J | BS110-105E | |||
| BS110-110J | BS110-110E | |||
| BS135 | BS135 | 90~135 | 76.1 | 68 |
| BS160HS | BS160HS | 100~160 | 120 | 103 |
| BS200HS | BS200HS | 100~200 | 200 | 163 |
| BS220HS | BS220HS | 150~220 | 390 | 338 |
| BS250HS | BS250HS | 175~250 | 760 | 689 |
| BS270HS | BS270HS | 200~270 | 850 | 774 |
| BS300HS | BS300HS | 230~300 | 1,400 | 1,300 |
| BS350HS | BS350HS | 250~350 | 2,300 | 2,120 |
| BS425HS | BS425HS | 325~425 | 3,300 | 2,960 |
| BS450HS | BS450HS | 350~450 | 3,700 | 3,400 |
Q:어떻게 BS 백스톱 클러치를 포장하는 거야?
Q:제가...배후 스톱 클러치당신 표본?
A: 품질 검사를 위해 샘플을 요청하는 것이 좋습니다.
Q:배달할 수 있다고 약속할 수 있나요?배후 스톱 클러치시간으로?
