| 원래 장소 | 중국 |
| 브랜드 이름 | SUMA |
| 인증 | ISO SGS |
| 모델 번호 | HFL1826 |
18*24*26 HFL1826 세 줄의 바늘 롤러 베어링 HFL 1826
기술 데이터
HFL 시리즈 3줄 당겨진 컵 바늘 베어링 (HFL Series Three Row Drawn Cup Needle bearing) 은 실린더형 롤러를 가진 롤러 베어링이다.
롤러 는 지름 에 비해 얇고 길다. 이 같은 롤러 는 바늘 롤러 라고 불린다.
그것은 특히 제한된 방사선 설치 차원과 베어링 결과에 적합합니다.내부 반지 또는 바늘 롤러 및 케이지 구성 요소가없는 HFL 바늘 롤러 베어링을 선택할 수 있습니다..
이 유형의 바늘 롤러 베어링은 방사선 부하만을 견딜 수 있습니다. 당겨진 컵 바늘 롤러 베어링은 얇은 스탬프 및 형성 된 외부 고리를 가진 바늘 롤러 베어링입니다.
당겨진 컵 바늘 롤러 베어링 - 롤러 클러치와 베어링 조립:
HFL1426, 14mm 구멍, 20mm OD, 26mm 너비
HFL 바늘 롤러 베어링의 크기 및 용량
|
셰프트 다이아 |
클러치 지정 | 매스 |
콩고 크기 |
토크 | 속도 제한 |
기본 부하 등급 |
|||||
| Fw | D | C | 셰프트 | 외부 반지 | C | Co | |||||
| 미니-1 | 미니-1 |
KN | |||||||||
| mm | 플라스틱 스프링 | 철강 스프링 | g | mm | Nm | rpm | |||||
| 3 | HFL0308KF | -- | 3 | 3 | 3.6 | 8 | 1 | -- | -- | -- | -- |
| 4 | HFL0408KF | -- | 3.5 | 4 | 8 | 8 | 1.5 | -- | -- | -- | -- |
| 6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | -- | -- |
| HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0.5 | 23000 | 13000 | -- | -- | |
| -- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
| 8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
| -- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
| HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
| HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
| 10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
| HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | -- | -- | |
| 12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
| 14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
| 16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
| 18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
| 20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
| 25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
| 30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
| 35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

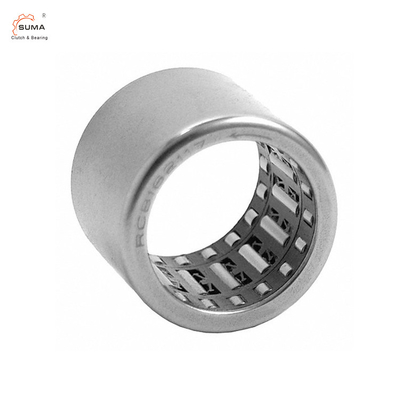

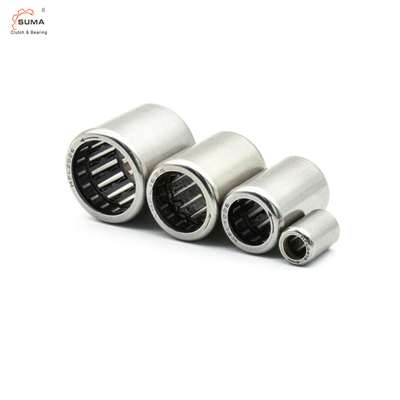

HFL 당긴 컵 바늘 롤러 베어링의 사진
