FXM은 오버러닝 클러치를 스랙

기본 정보
원래 장소: 중국
브랜드 이름: SUMA
인증: ISO SGS
모델 번호: FXM140-50
최소 주문 수량: 1대 pc
가격: USD380-USD450 PER PIECE
포장 세부 사항: 카톤 박스 / 나무상자
배달 시간: 7-15 일
지불 조건: L/C, D/A, D/P, T/T, 서부 동맹, Paypal
공급 능력: 달 당 2000 PC
상품 이름: 오버러닝 클러치 FXM140-50 기능: 오버러닝 / 지원
재료: 방위 강철 GCR15 구멍 범위: 65-110mm
토크: 10100Nm 회전 속도: 3000RPM
외부 Dia.: 245mm Oem: 받아들이세요
하이 라이트:

Customized Sprag Overrunning Clutch

,

FXM Sprag Overrunning Clutch

,

Overrunning Custom Bearings

FXM은 오버러닝 클러치를 스랙

특징

통합된 자유륜 FXM은 베어링 지지대 없이 그리고 스프라그 이륙 X로 스프라그 자유륜입니다. 스프라그 이륙 X는 내측 링이 고속으로 회전할 때 웨어 무료 자유로운 운영을 보증합니다. 자유륜 FXM은 다음과 같이 사용됩니다 :

백스톱

오버러닝 클러치

고속도 자유륜 ing 수술과 적용성을 위해와 낮 와 오버러닝 클러치가 구동 작동을 가속시킨 것처럼 사용될 때. 888 000 Nm에 달하는 명목상 토크. 460 밀리미터에 달하는 구멍. 많은 표준 구멍은 이용 가능합니다.



스프라그 이륙 X

  통합된 자유륜 FXM은 스프라그 이륙 X를 갖추고 있습니다. 스프라그 이륙 X는 백스톱과 오버러닝 클러치를 위해 사용되고 환류 소자 수술에서 내측 링이 고속으로 회전하고 오버러닝 클러치로 구동 작동이 저속도에 수행된다고 규정하고 있다고 규정했습니다. 자유로운 작전에서, 원심력 FC는 스프라그가 외부 트렉으로부터 이륙하게 합니다. 이 운영 상태에서, 자유륜은 즉 무한 봉사 삶과 함께, 마모가 되지 않아서 일합니다.



기술 데이터

항목 FXM140-50
재료 GCr15
구멍 dia. 65-110 밀리미터
외부 dia. 245 밀리미터
70 밀리미터
토크 용량 10100 N.m
중량 19.8 킬로그램
패키지 카톤 박스, 나무상자 또는 당신의 요구조건으로서

차원과 능력



타입
A Z** 중량
  밀리미터
밀리미터 밀리미터 밀리미터 밀리미터 밀리미터 밀리미터 밀리미터 밀리미터 밀리미터 밀리미터 밀리미터 밀리미터 밀리미터 밀리미터 밀리미터 밀리미터 밀리미터 밀리미터 킬로그램
FXM 31 -17 20*           20* 17 25 85 41 55 M6 31 24 1,0 70 15 6 21 6 0,8
FXM 38 -17 25*           25* 17 25 90 48 62 M6 38 24 1,0 75 15 6 21 6 0,9
FXM 46 -25 25           30 25 35 95 56 70 M6 46 35 1,0 82 15 6 21 6 1,3
FXM 51 -25 25 30 35       36 25 35 105 62 75 M6 51 35 1,0 90 15 6 21 6 1,7
FXM 56 -25 35           40 25 35 110 66 80 M6 56 35 1,0 96 15 6 21 8 1,8
FXM 61 -19 30 35 40       45* 19 27 120 74 85 M8 61 25 1,0 105 15 6 21 6 1,8
FXM 66 -25 35 40 45       48* 25 35 132 82 90 M8 66 35 1,0 115 15 8 23 8 2,8
FXM 76 -25 45 55         60* 25 35 140 92 100 M8 76 35 1,0 125 15 8 23 8 3,1
FXM 86 -25 40 45 50 60 65   70* 25 40 150 102 110 M8 86 40 1,0 132 15 8 23 8 4,2
FXM 101 -25 55 70         80* 25 50 175 117 125 M10 101 50 1,0 155 20 8 28 8 6,9
FXM 85 -40 45 50 60 65     65 40 50 175 102 125 M10 85 60 1,0 155 20 8 28 8 7,4
FXM 100 -40 45 50 55 60 70 75 80* 40 50 190 130 140 M10 100 60 1,5 165 25 10 35 12 8,8
FXM 120 -50 60 65 70 75 80 95 95 50 60 210 150 160 M10 120 70 1,5 185 25 10 35 12 12,7
FXM 140 -50 65 90 100 110     110 50 70 245 170 180 M12 140 70 2,0 218 25 12 35 12 19,8
FXM 170 -63 70 85 90 100 120   130 63 80 290 200 210 M16 170 80 2,0 258 28 12 38 12 33,0
FXM 200 -63 130           155 63 80 310 230 240 M16 200 80 2,0 278 32 12 42 12 32,0
FXM 240 - 63             185 63 80 400 280 310 M20 240 90 2,0 360 48 15 60 12 60,0
FXM 240 - 96             185 96 125 420 280 310 M24 240 120 2,0 370 48 18 60 16 95,0
FXM 260 - 63             205 63 80 430 300 330 M20 260 105 2,0 380 48 18 60 16 75,0
FXM 290 - 70             230 70 80 460 330 360 M20 290 105 2,0 410 48 18 60 16 90,0
FXM 290 - 96             230 96 110 460 330 360 M20 290 120 2,0 410 48 18 60 16 91,0
FXM 310 - 70             240 70 125 497 360 380 M20 310 110 3,0 450 48 18 60 24 135,0
FXM 310 - 96             240 96 125 497 360 380 M20 310 120 3,0 450 48 18 60 24 145,0
FXM 320 - 70             250 70 80 490 360 390 M24 320 105 3,0 440 55 20 68 16 105,0
FXM 360 - 100             280 100 120 540 400 430 M24 360 125 3,0 500 55 20 68 24 170,0
FXM 410 - 100             320 100 120 630 460 480 M24 410 125 3,0 560 55 20 68 24 245,0
FXM 2410 - 100             320 200 220 630 460 480 M30 410 220 3,0 560 55 20 68 24 440,0

기록 :

최대 전달 가능 토크는 2 배 특정한 명목상 토크입니다.

이론적 명목상 토크는 안쪽이고 외부 링 사이에 이상적 동심성에 단지 신청합니다. 실제로, 동심성은 말의 울음 부링 부품의 베어링 플레이와 센터링 에러에 의해 영향을 받습니다.

현존하는 런 아웃 (T.I.R.)를 고려하 동안, 그리고 나서 테이블에 명시된 명목상 토크는 적용됩니다.요청하는 대로 더 높은 속도.

장착

통합된 자유륜 FXM은 베어링 지지대가 없습니다. 내부의 동심원 형태 얼라인먼트와

아우터 링은 고객에 의해 제공되어야 합니다. 허용할 수 있는 런 아웃 (T.I.R.)는 ob여야 합니다 -

서빙됩니다.통합된 자유륜 FXM은 고객 부착부에 외부 트렉 F를 통해 집중되고, 이 (67-1을 그림으로 나타내는 것을 참조하세요) 볼트로 죄었습니다. 부착부의 파이로트 직경에 대한 허용한도는 ISO h6 또는 h7이어야 합니다.

샤프트에 대한 허용한도는 ISO h6 또는 j6이어야 합니다. 축 말단에 대한 맞춤을 위해, 끝 카버는 요청하는 대로 공급될 수 있습니다 (수치 67-3을 언급하세요).

주유

스프라그 부양 속도를 초과한 속도에, 어떤 특별한 주유도 요구되지 않습니다 ; 자유륜

유지보수가 필요없는 기능. 스프라그 이륙 아래에 있는 작동이 속도가 날 때, 특정한 오일 품질의 기름 윤활은 제공되어야 합니다.

그림

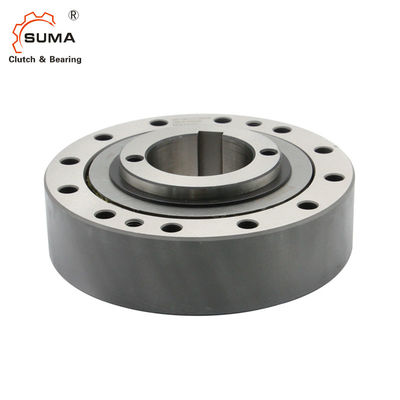

FXM은 오버러닝 클러치를 스랙 1

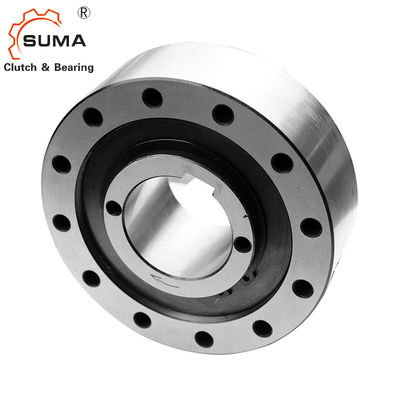

FXM은 오버러닝 클러치를 스랙 2
