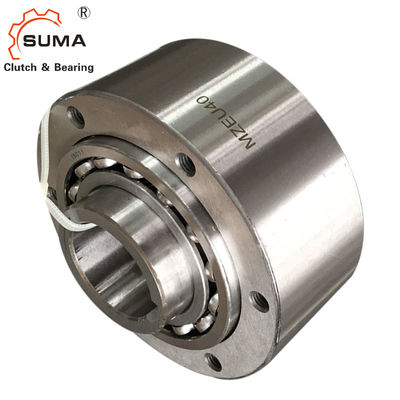

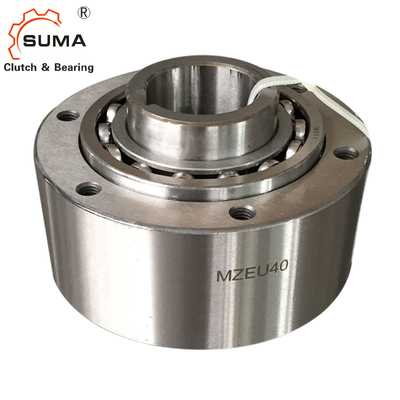

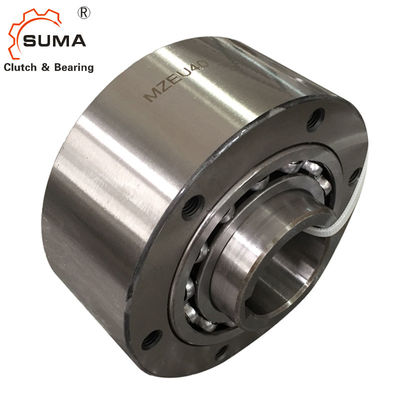

MZEU 스틸 GCr15 한 방법은 60 Nm 캠 백스톱 위기를 스랙

기본 정보
원래 장소: 중국
브랜드 이름: SUMA
인증: ISO SGS
모델 번호: MZEU12
최소 주문 수량: 1
가격: USD160-USD200 PER PIECE
포장 세부 사항: 카톤 박스 / 나무상자
배달 시간: 7-15 일
지불 조건: L/C, D/A, D/P, T/T, 서부 동맹, Paypal
상품 이름: MZEU12를 지니는 캠 클러치 지원받는 것으로 지탱하기:
재료: 방위 강철 GCR15 사이즈: 12*62*42mm
토크 수용량: 60Nm 보증: 1년이요
패키지: 카톤 박스 / 나무상자 Oem: 받아들이세요
하이 라이트:

MZEU Backstop Clutch

,

Sprag Backstop Clutch

,

MZEU Cam Clutch Bearing

MZEU 스틸 GCr15 한 방법은 60 Nm 캠 백스톱 위기를 스랙



1. 모델 부정은 있습니다. MZEU12는 MZEU80에 있고 윤활유를 미리 바른과 어떤 주유도 요구하지 않습니다. 운영 온도범위는 +40' C에 대한 -40' C입니다. 모델 부정은 있습니다. MZEU150에 대한 MZEU90은 기름 윤활을 요구합니다.
2. 모델 부정은 있습니다. MZEU80 필름의 구멍이 걸리는 톱니바퀴와 다른 토크 전송 요인에 대한 MZEU12는 표준 후란지와 함께 사용될 수 있습니다. 설치 예 1을 언급하세요.
3. 우리는 h7에 대한 샤프트 허용한도와 ISO R773 (DIN 6885.1) 키웨이에게 표준이기를 권고합니다.
4. 우리는 E H7에 대한 허용한도를 필름의 구멍이 걸리는 톱니바퀴와 다른 부분에게 권고합니다.
5. 바깥 레이스의 양쪽 끝의 표면과 플랜지, 필름의 구멍이 걸리는 톱니바퀴와 다른 부품의 접촉면을 청소하세요.

차원과 능력

MZEU 스틸 GCr15 한 방법은 60 Nm 캠 백스톱 위기를 스랙 0


모델

토크
능력







맥스. 오버러닝

끌기
토크

구멍 내경

키웨이

A







H-J



중량
N·m 분 R / 분 R / N·m H7 내측 레이스   h7   PCD           (킬로그램)
MZEU 12 (K) 60 2,000 1,000 0.20 12 4X1.8 42 62 20 51 42 20 27 3 - 05.5 - 0.8 0.5
MZEU 15 (K) 100 1,800 900 0.20 15 5X2.3 52 68 28 56 47 25 32 3 - M5 8 0.8 0.8
MZEU 20 (K) 245 1,600 700 0.29 20 6X2.8 57 75 34 64 55 30 39 4 - M5 8 0.8 1.2
MZEU 25 (K) 425 1,600 600 0.33 25 8X3.3 60 90 35 78 68 40 40 4 - M6 10 0.8 1.8
MZEU 30 (K) 735 1,500 500 0.39 30 8X3.3 68 100 43 87 75 45 48 6 - M6 10 1.0 2.6
MZEU 35 (K) 1,015 1,400 300 0.49 35 10X3.3 74 110 45 96 80 50 51 6 - M6 12 1.0 3.2
MZEU 40 (K) 1,350 1,400 300 0.59 40 12X3.3 86 125 53 108 90 55 59 6 - M8 14 1.3 4.8
MZEU 45 (K) 1,620 1,400 300 0.69 45 14X3.8 86 130 53 112 95 60 59 8 - M8 14 1.3 6.2
MZEU 50 (K) 2,070 1,300 250 0.79 50 14X3.8 94 150 64 132 110 70 72 8 - M8 14 1.3 8.2
MZEU 55 (K) 2,400 1,300 250 0.88 55 16X4.3 104 160 66 138 115 75 72 8 - M10 16 1.5 9.5
MZEU 60 (K) 2,950 1,200 250 0.98 60 18X4.4 114 170 78 150 125 80 89 10 - M10 16 1.5 12.3
MZEU 70 (K) 4,210 1,100 250 1.27 70 20X4.9 134 190 95 165 140 90 108 10 - M10 16 1.8 18.1
MZEU 80 (K) 5,170 800 200 1.38 80 22X5.4 144 210 100 185 160 105 108 10 - M10 16 1.8 23.1
MZEU 90 (K) 12,000 450 150 4.70 90 25X5.4 158 230 115 206 180 120 125 10 - M12 20 2.0 28.1
MZEU100 (K) 17,600 400 130 5.39 100 28X6.4 182 270 120 240 210 140 131 10 - M16 24 2.0 46.3
MZEU130 (K) 24,500 320 110 6.76 130 32X7.4 212 310 152 278 240 160 168 12 - M16 24 2.5 70.2
MZEU150 (K) 33,800 240 80 8.13 150 36X8.4 246 400 180 360 310 200 194 12 - M20 32 2.5 146.3

장착과 결합

MZEU 스틸 GCr15 한 방법은 60 Nm 캠 백스톱 위기를 스랙 1


6. 모델 부정을 위해 있습니다. MZEU150에 대한 MZEU90, 양쪽 끝에 봉인 접착제를 바깥 레이스의 표면에 응용하십시요.
7. 회전방향을 확인하세요.
8. 표준 후란지를 설치할 때, 필름의 구멍이 걸리는 톱니바퀴와 위기에 대한 타장비는 태도 주위에 그들에 적합하고, 바깥 레이스의 양쪽 끝 안으로 볼트를 조입니다.
9. 반대쪽에 둘다 플랜지와 필름의 구멍이 걸리는 톱니바퀴를 설치함으로써, 회전방향은 바뀔 수 있습니다.
10. 샤프트 위에 위기를 탑재할 때, 내측 레이스에 그러나 결코 바깥 레이스에 압력을 가하세요.
11. 고속도 인덱스링 적용 (50 제작증 이상)을 위해 강한 춘파형은 이스레코엔드.
12. 모델 부정.
큐 내측 레이스
W 바깥 레이스
E 캠
R 봄
T 태도
Y 측판
MZEU K
어떤 마크 : 바깥 레이스 위의 어떤 키웨이.
K : 바깥 레이스 위의 키웨이.

그림

MZEU 스틸 GCr15 한 방법은 60 Nm 캠 백스톱 위기를 스랙 2

MZEU 스틸 GCr15 한 방법은 60 Nm 캠 백스톱 위기를 스랙 3
