| 원래 장소 | 중국 |
| 브랜드 이름 | SUMA |
| 인증 | ISO SGS |
| 모델 번호 | MZEU12 |

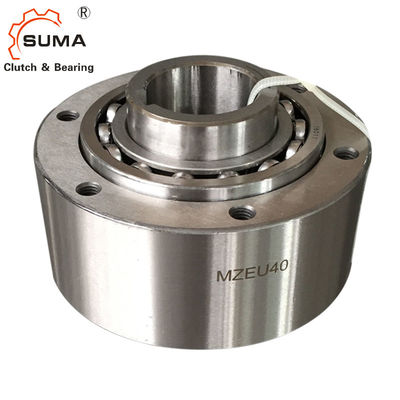

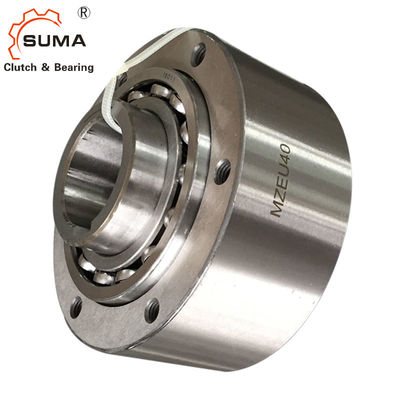

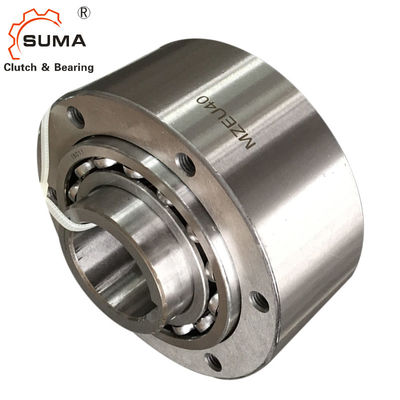

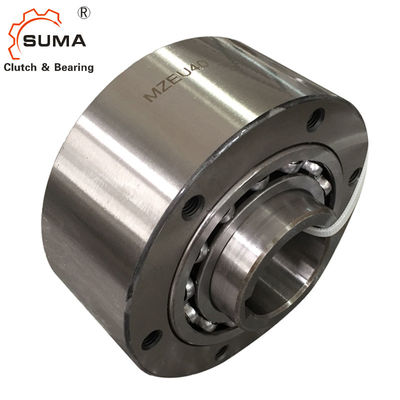

MZEU12 스틸 GCr15 한 방법은 60 Nm 캠 백스톱 위기를 스랙
1. 모델 부정. MZEU12는 MZEU80에 있고 윤활유를 미리 바른과 어떤 주유도 요구하지 않습니다.
운영 온도범위는 -40C 내지 +40C입니다.
MZEU150에 대한 모델 No.MZEU90은 기름 윤활을 요구합니다.
2. 모델 부정. MZEU80 필름의 구멍이 걸리는 톱니바퀴와 다른 토크 전송 요인에 대한 MZEU12는 표준 후란지와 함께 사용될 수 있습니다.
3. 우리는 h7에 대한 샤프트 허용한도와 ISO R773 (DIN 6885.1) 키웨이에게 표준이기를 권고합니다.
4. 우리는 Ｅ H7에 대한 허용한도를 필름의 구멍이 걸리는 톱니바퀴와 다른 부분에게 권고합니다.
5. 바깥 레이스의 양쪽 끝의 표면과 플랜지, 필름의 구멍이 걸리는 톱니바퀴와 다른 부품의 접촉면을 청소하세요.
차원과 능력
모델 |
토크 능력 |
맥스. 오버러닝 |
끌기 토크 |
구멍 내경 |
키웨이 |
A |
비 |
Ｃ |
Ｄ |
Ｅ |
Ｆ |
Ｇ |
H-J |
Ｋ |
Ｌ |
중량 |
|
| N·m | 분 Ｒ / | 분 Ｒ / | N·m | H7 | 내측 레이스 | h7 | PCD | Ｃ | (킬로그램) | ||||||||
| MZEU12(K) | 60 | 2000 | 1,000 | 0.20 | 12 | 4X1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05.5 | - | 0.8 | 0.5 |
| MZEU15(K) | 100 | 1800 | 900 | 0.20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | 8 | 0.8 | 0.8 |
| MZEU20(K) | 245 | 1600 | 700 | 0.29 | 20 | 6X2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | 8 | 0.8 | 1.2 |
| MZEU25(K) | 425 | 1600 | 600 | 0.33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - M6 | 10 | 0.8 | 1.8 |
| MZEU30(K) | 735 | 1500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1.0 | 2.6 |
| MZEU35(K) | 1015 | 1400 | 300 | 0.49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1.0 | 3.2 |
| MZEU40(K) | 1350 | 1400 | 300 | 0.59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1.3 | 4.8 |
| MZEU45(K) | 1620 | 1400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - M8 | 14 | 1.3 | 6.2 |
| MZEU50(K) | 2070 | 1300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - M8 | 14 | 1.3 | 8.2 |
| MZEU55 (K) | 2400 | 1300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1.5 | 9.5 |
| MZEU60 (K) | 2950 | 1200 | 250 | 0.98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - M10 | 16 | 1.5 | 12.3 |
| MZEU70 (K) | 4210 | 1100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1.8 | 18.1 |
| MZEU80 (K) | 5170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1.8 | 23.1 |
| MZEU90 (K) | 12000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2.0 | 28.1 |
| MZEU100(K) | 17600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2.0 | 46.3 |
| MZEU130(K) | 24500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2.5 | 70.2 |
| MZEU150(K) | 33800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2.5 | 146.3 |
장착과 결합
6. 모델 부정을 위해 있습니다. MZEU150에 대한 MZEU90, 양쪽 끝에 봉인 접착제를 바깥 레이스의 표면에 응용하십시요.
7. 회전방향을 확인하세요.
8. 표준 후란지를 설치할 때, 필름의 구멍이 걸리는 톱니바퀴와 위기에 대한 타장비는 태도 주위에 그들에 적합하고, 바깥 레이스의 양쪽 끝 안으로 볼트를 조입니다.
9. 반대쪽에 둘다 플랜지와 필름의 구멍이 걸리는 톱니바퀴를 설치함으로써, 회전방향은 바뀔 수 있습니다.
10. 샤프트 위에 위기를 탑재할 때, 내측 레이스에 그러나 결코 바깥 레이스에 압력을 가하세요.
11. 고속도 인덱스링 적용 (50 제작증 이상)을 위해 강한 춘파형은 이스레코엔드.
12. 모델 부정. 기술
MZEU Ｋ
어떤 마크 : 바깥 레이스 위의 어떤 키웨이.
Ｋ : 바깥 레이스 위의 키웨이.
