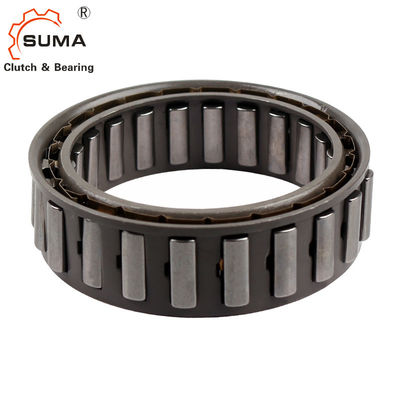

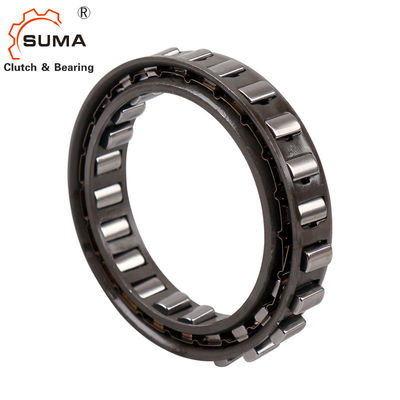

BW-13231 GCr15 원심력 한 방법 스프라그 크러치 베아링
스프라그 이륙 X
내부의 자유륜 FXN은 스프라그 이륙 X를 갖추고 있습니다. 스프라그 이륙 X는 백스톱과 오버러닝 클러치를 위해 사용되고 환류 소자 수술에서 내측 링이 고속으로 회전하고 오버러닝 클러치로 구동 작동이 저속도에 수행된다고 규정하고 있다고 규정했습니다. 자유로운 작전에서, 원심력 F C는 스프라그가 외부 트렉으로부터 이륙하게 합니다. 이 운영 상태에서, 자유륜은 즉 무한 봉사 삶과 함께, 마모가 되지 않아서 일합니다.
형태 76-2는 자유로운 작동에서 스프라그 이륙 X와 자유륜을 보여줍니다. 내측 링으로 연결된 새장에서 지원받는 스프라그는 내측 링으로 회전합니다. 스프라그의 S가 돌리는 중력의 중심에 적용되는 테센트리프우갈 군 F C 스프라그 코춘 -터클록와이즈드는 케이지 이 서포트 링에 기대져 있습니다. 이것은 더 갭의 결과가 됩니다 한 스프라그와 외부 트렉 사이에 ; 자유륜은 아웃 콘택과 함께 일합니다. 안쪽 링 속도가 스프라그 위의 원심력의 효과가 더 결코 전단력 FF의 그것이지 않는 그런 정도로 감소하면, 스프라그는 다시 아우터 링에 기초를 두고 자유륜이 잠글 준비가 됩니다 (수치 76-3). 오버러닝 클러치로서 사용되면, 구동 속도는 부양 속도 중 40%를 초과하지 않아야 합니다.
차원과 능력
타입 | 안쪽 샤프트 직경 | 외부 샤프트 직경 | 최대 너비 | 평가된 항력 토크 | ||
Di | 스프라그 공간 | 드 | 스프라그 공간 | 비 | N.m (크그프 M) | |
X-133818T | 20.345 | +0.008 - 0.005 | 37.008 |
+0.008 -0.005 |
10.0 | 49 (5.0) |
X-134939 | 22.225 | - | 38.887 | ±0.013 | 10.0 | 75 (7.6) |
BWC-13219A BW-13252 |
27.762 | - | 44.425 | - |
13.5 19.1 |
139 (14.2) 233 (23.8) |
X-135052 | 31.881 | - | 48.548 | - | 13.5 | 154 (15.7) |
X-135014 X-133399 | 37.317 | - | 53.980 | - |
12.0 15.9 |
185 (18.9) 309 (31.5) |
BW-13161 BWC-13230 |
38.092 | - | 54.750 | - |
13.5 15.9 |
251 (25.6) 323 (33.0) |
X-135005 | 38.568 | - | 55.207 | - | 20.5 | 422 (43.0) |
X-133400 | 40.485 | 一 | 57.150 | - | 22.3 | 534 (54.5) |
BW-13244 X-135067 | 41.275 | 一 | 57.937 | - |
13.5 17.4 |
212 (21.6) 343 (35.0) |
X-135041 | 44.450 | - | 61.112 | 一 | 13.5 | 226 (23.0) |
X-135349 | 47.325 | - | 63.987 | - | 13.5 | 343 (35.0) |
X-135036 | 47.408 | - | 64.075 | - | 22.3 | 667 (68.0) |
X-134398 | 49.720 | - | 66.383 | - | 19.1 | 667 (68.0) |
타입 D |
이인사이드 지름
|
외부 직경
|
수의 스프라그 |
방향 | 선임 | 오이트어리 부분 |
중량
|
|
(g) | ||||||||
X-133818T | 15.8 | 47.5 | 10 | D | C | 1 | T | 30 |
X-134939 | 17.2 | 50.1 | 12 | D | C | 1 | T | 35 |
BWC-13219A | 21.5 | 56.9 | 14 | E | 입방 센티미터 | 1 | T | 60 |
BW-13252 | E | C | 1 | T | 90 | |||
X-135052 | 24.6 | 62.0 | 16 | D | C | 1 | CL | 65 |
X-135014 | 18 | E | C | 1 | CL | 65 | ||
X-133399 | 28.9 | 69.1 | 18 | E | C | 1 | 90 | |
BW-13161 | E | C | 1 | 75 | ||||
BWC-13230 | 29.5 | 70.1 | 18 | D | 입방 센티미터 | 1 | T.ST | 90 |
X-135005 | 30.9 | 70.7 | 18 | D | C | 1 | CL.ST | 110 |
X-133400 | 32.4 | 71.5 | 18 | E | C | 1 | 135 | |
BW-13244 | 14 | D | C | 1 | CL.ST | 75 | ||
X-135067 | 33.0 | 72.5 | 18 | D | C | 1 | T | 105 |
X-135041 | 35.5 | 76.4 | 20 | E | C | EB.CL | 100 | |
X-135349 | 37.9 | 80.0 | 22 | D | C | 1 | 90 | |
X-135036 | 37.9 | 80.1 | 22 | E | C | 1 | CL.ST | 150 |
X-134398 | 39.7 | 83.0 | 22 | D | C | 1 | CL.ST | 135 |
타입 | 안쪽 샤프트 직경 | 외부 샤프트 직경 | 최대 너비 | 평가된 항력 토크 | ||
Di | 스프라그 공간 | 드 | 스프라그 공간 | 비 | N.M (kgf.m) | |
x-135006 | 54.572 | +0.008-0.005 | 71.211 | ±0.013 | 20.5 | 799 (81.5) |
BW-13231 |
54.765 |
― |
71.427 |
― |
13.5 | 402 (41.0) |
BW-13214 | 15.9 | 363 (37.0) | ||||
BW-13167 | 15.9 | 569 (58.0) | ||||
BW-13209 |
57.760 |
― |
74.427 |
― |
13.5 | 554 (56.5) |
BWC-13239B | 15.9 | 711 (72.5) | ||||
BW-13238 | 21.0 | 1050 (107) | ||||
X-133401 | 59.538 | ― | 76.200 | ― | 25.4 | 1350 (138) |
BW-13243 |
72.217 |
― |
88.882 |
―
|
13.5 | 637 (65.0) |
BWC-13168 | 21.0 | 1510 (154) | ||||
BWC-13229 | 21.6 | 1325 (135) | ||||
BW-13255 | 26.7 | 1920 (196) | ||||
X-133614C | 83.596 | ±0.013 | 102.555 | ― | 25.4 | 3040 (310) |
X-133402 | 85.776 | ― | 104.775 | ― | 25.4 | 3090 (315) |
BWC-13251 |
103.231 |
― |
119.944 |
― |
15.4 | 789 (80.5) |
BWC-13261 | 15.4 | 1580 (161) | ||||
X-133639 | 103.231 | ― | 122.230 | ― | 25.4 | 4410 (450) |
X-133403 | 123.881 | ― | 142.880 | ― | 25.4 | 5740 (585) |
타입 D |
이인사이드 지름 D |
외부 직경 D |
스프라그의 수 | 방향 | 선임 | 오이트어리 부분 |
중량 (g) |
|
X-135006 | 43.6 | 89.1 | 24 | D | C | 1 | CL.ST | 60 |
BW -13231 | 20 | D | C | 1 | T.ST | 95 | ||
BW-13214 | 43.8 | 89.3 | 14 | D | C | 1 | T.ST | 105 |
BW-13167 | 22 | E | C | 1 | 120 | |||
BW-13209 | 26 | D | C | 1 | T.ST | 105 | ||
BWC-13239B | 46.2 | 93.1 | 26 | D | 입방 센티미터 | 1 | CL.ST | 125 |
BW-13238 | 26 | E | C | 1 | 175 | |||
X-133401 | 47.6 | 95.3 | 26 | E | C | 1 | 220 | |
BW -13243 | 24 | D | C | 1 | CL.ST | 120 | ||
BWC-13168 BWC-13229 |
57.7 | 111 |
30 30 |
E E |
입방 센티미터 입방 센티미터 |
1 | EB |
210 190 |
BW -13255 | 30 | D | C | 1 | CL.ST | 255 | ||
oX-133614C | 66.7 | 128 | 34 | E | C | 1 | CL. | 350 |
X-133402 | 68.6 | 131 | 34 | E | C | 1 | 350 | |
BWC-13251 BWC-13261 | 82.5 | 150 |
18 36 |
D D |
입방 센티미터 입방 센티미터 |
1 |
CL.ST CL.ST |
180 200 |
X-133639 | 82.5 | 153 | 40 | E | C | 1 | CL.ST | 410 |
X-133403 | 99.1 | 179 | 44 | E | C | 1 | 480 |
