| 원래 장소 | 중국 |
| 브랜드 이름 | SUMA |
| 인증 | ISO SGS |
| 모델 번호 | AV45 AV50 |

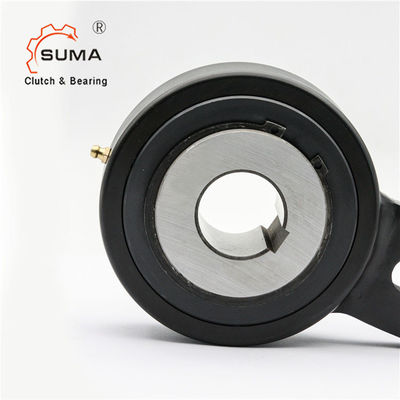

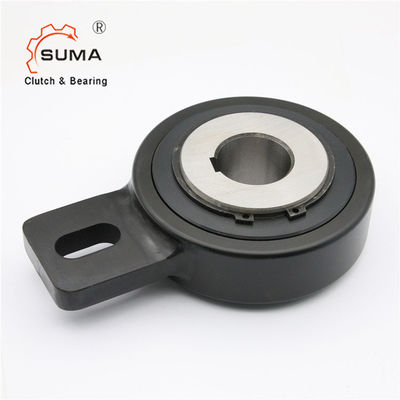

태도를 지원하는 AV45 AV50 인덱스링 위기 한 방법 홀드백
특징
타입 AV는 롤러형 자유륜입니다. 그것은 자체에 포함되고, 낮은 회전 속도를 위한 미끄럼 베어링에 의해 집중되고 봉인한 사용한 차폐가 금속성 혼화 실링을 보호했습니다.
부대는 수평선상이거나 수직 위치에서 설치할 준비가 된 기름을 친 그리스를 전해집니다.
주로 백스톱으로서 사용되어 토크 용량은 최소 공간 요구 사항을 위해 높습니다.
토크 암과 태도는 압축응력을 주지 않아야 합니다. 롤러 설계는 AV 유형을 가벼운 인덱스링 적용에 이상적이게 합니다.
기술 데이터
PECI
| 상술 | |
| 모델 | AV45 / AV50 |
| 보어 지름 | 45MM / 50MM |
| 외경 | 155 밀리미터 |
| 두께 | 54 밀리미터 |
| 토크 용량 | 1250Nm |
| 오버러닝 속도 | 280r/min |
| 중량 | 5.4 킬로그램 |
| 패키지 | 산업적 패키지 |
| 배달 시간 | 7-10 일 |
| 지불 기간 | TT, L/C (신용장), D/P (지급도 조건), 인수 인도, 웨스턴 유니온, 페이팔 |
차원과 능력
| 타입 | 사이즈 | TKN1) | 오버러닝 속도 | 중량 | 항력 토크 | ||||||||||
| AV | dH7 | 니맥스 | Ｄ | D2 | Ｌ 1 | Ｌ | 비 | Ｆ | bB11 | 엔 | Ｅ | Ｆ | TR | ||
| [밀리미터] | [Nm] | [min-1] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [킬로그램] | [n텀] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 24.5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 23.5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 22.5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | - | - | - | 3 | 42 | 600 | |
실장 예
그림
