| 원래 장소 | 중국 |
| 브랜드 이름 | SUMA |
| 인증 | ISO SGS |
| 모델 번호 | GV90 GV100 GV110 |

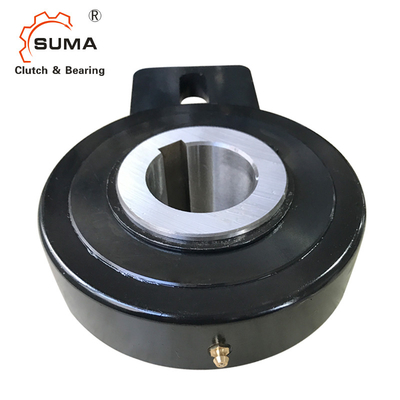

GV90 GV100 GV110 버킷 엘리베이터 백스톱 클러치 베어링 편도
GV 백스톱 클러치의 특징
GV 시리즈 프리휠은 롤러가 있으며 내부 레이스와 외부 레이스 사이의 중심은 부시를 통해 이루어집니다.
토크 힘은 키를 통해 샤프트에서 내부 레이스로 전달됩니다.
샤프트 공차는 h6이어야 합니다.
프리휠이 역회전 방지 장치로 사용될 때 외부 레이스에 고정된 레버는 두 개의 브래킷 사이에 끼워져야 합니다.그렇지 않으면 핀을 삽입해야 합니다. 루프 구멍에서.기계의 프레임에 잠기면 프리휠 회전이 중지됩니다.
프리휠을 간헐적 공급으로 사용하는 경우 푸시로드 또는 이와 유사한 구멍을 사용하여 레버를 세로로 부착해야 합니다.어쨌든 과부하를 피하기 위해 부시, 레버에는 축 방향 이동을 허용하기 위해 일정량의 여유 공간이 있어야 합니다.
프리휠은 이미 기름칠된 상태로 제공됩니다.
치수 및 용량
| 모델 |
dh7 mm |
디 mm |
엘 mm |
비1 mm |
엘1 mm |
비2 mm |
나2 mm |
나삼 mm |
나4 mm |
무게 킬로그램 |
최대 속도 |
토크 NM |
드래그 토크 Nm |
| GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250년 | 1.2 |
| GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250년 | 1.2 |
| GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
| GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
| GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
| GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
| GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
| GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
| GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
| GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
| GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
| GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
| GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1)T최대: 2x Tn
카이 DIN 6885
2)최대 허용 속도
