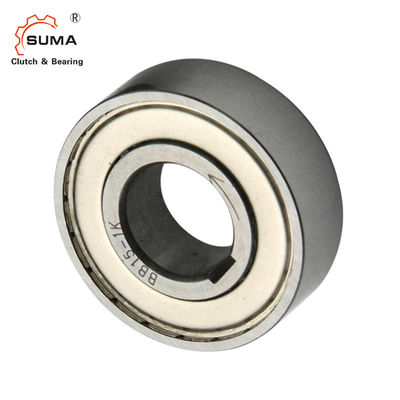

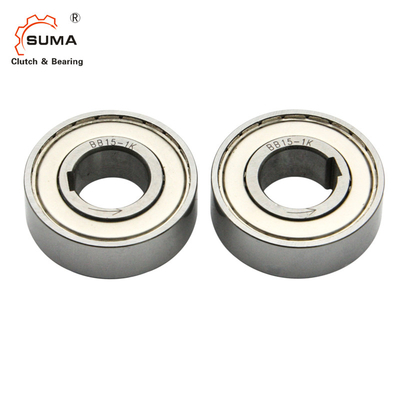

BB40 BB40-2GD 단방향 굴착기 윙형 자유바퀴 뒷지구 럭처 굴착기
특징

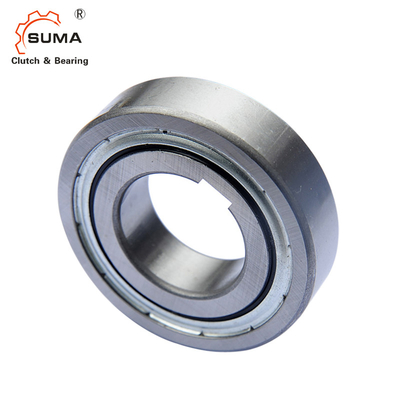

1. BB 시리즈 캠 클러치는 프레스 핏 설치를 위해 설계되었습니다.

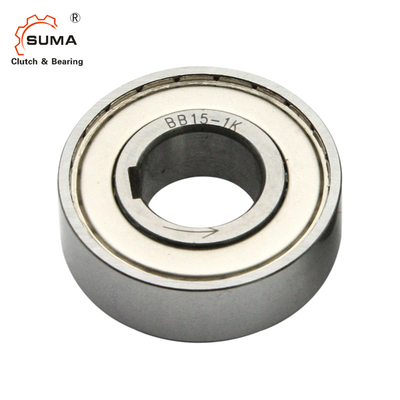

2BB-1K-K 및 BB-2GD 1K 시리즈는 내부 레이스에 키웨이를 가지고 있습니다. 키웨이는 크기 25을 제외하고는
3 BB40-1K-K 및 BB40-2GD 1K-K는 DIN 6885에 따라 제조됩니다. 1.

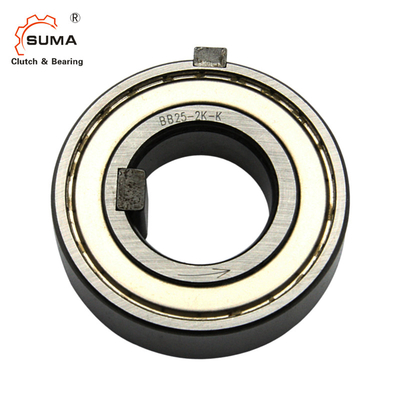

3BB-2K-K 시리즈는 내부와 외부의 경주에 대한 열쇠가 있습니다.

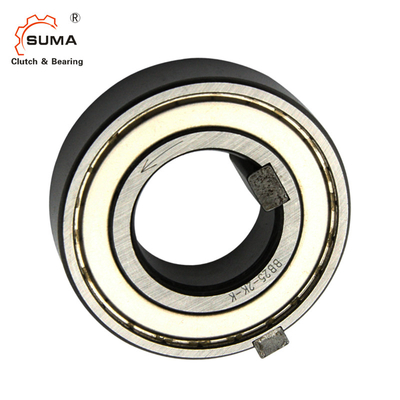

-K-K-는 카메라 클러치와 함께 배송된 키를 의미합니다.
4가장 높은 베어링 및 클러치 성능을 얻기 위해 샤프트와 하우스에서 올바른 간섭 차원을 유지해야합니다.
5각 시리즈에 대한 샤프트 및 하우징의 허용 여부를 참조하십시오.
6BB, BB-1K 및 BB-2K 구부러기, 지지 및 기름과 함께 전달 먼지 밀폐 보호
0.25mm 이상의 입자에 대해 보호 할 수 있지만 BB-2GD 및 BB-2GD-1K 클러치는 표준 BB 시리즈보다 5mm 더 넓으며 먼지로부터 효과적인 보호를 위해 특별한 입술 밀폐가 있습니다.

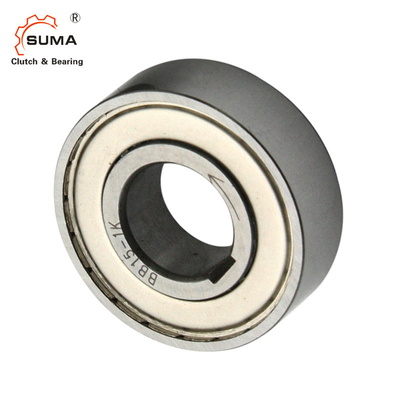

7내부 인종에 있는 화살표는 내부 인종이 참여하는 방향을 보여줍니다.
8클러치를 설치하기 위해 적절한 지름의 프레스 도구를 사용하여 내부 및 외부 레이스의 전체 면에 균등한 압력을 가합니다.
9클러치에 햄머리 또는 다른 충격을 가하지 마십시오.
10가구에 충분한 강도가 있어야 클러치 설치에 필요한 압력을 견딜 수 있는지 확인합니다.
11작동 온도 범위: 30 °C ~ + 100 °C (이 범위를 초과하는 온도를 위해 저희에게 문의하십시오).
기술 데이터
| 항목 | BB40 |
| 소재 | GCr15 |
| 외날. | 80mm |
| 구멍 크기 | 22mm |
| 토크 용량 | 78Nm |
| 맥스. 넘어서기 (내부 경주) | 1400 r/min |
| 맥스. 오버런닝 (외부 경주) | 2500 r/min |
| 항구 | 상하이; 닌보 |
| 배달 시간 | 10 ~ 15일 |
크기와 용량
| 오델 | 토크 용량 |
맥스, 넘어가네 | 견인 토크 (N·m) | A | B | C | D | r | 무게 (N) | 짐 을 짊어지고 | ||||||
| 내적 인종 | 외계 인종 | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
Cr | 코르 | |||||
| 제1항 | r/min | r/min | N | N | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 | 14500 | 11700 |
참고:
내부 레이스에 표시된 모델 번호는 1K와 2K 모두에 대한 K입니다. (예를 들어 BB25-1K와 BB25-2K 모두에 대한 BB25-K)
셰프와 주택에 대한 허용
| 모델 | 샤프트 다이아 | 하우징 디아 | |
| BB15 | BB15-2GD | 15+0.023+0012 | 35'0.012'0.028 |
| BB17 | BB17-2GD | 17+0.023+0012 | 40° 0.012° 0.028 |
| BB20 | BB20-2GD | 20+0.028+0015 | 470.0120.028 |
| BB25 | BB25-2GD | 25+0.028+0015 | 52° 0.014° 0.033 |
| BB30 | BB30-2GD | 30+0.028+0015 | 62° 0.014° 0.033 |
| BB35 | BB35-2GD | 35+0.033+0017 | 72.0.0140.033 |
| BB40 | BB40-2GD | 40+0.033+0017 | 80° 0.014° 0.033 |
| 모델 | 샤프트 다이아 | 하우징 디아 | |
| BB15-1K-K | BB15-2GD 1K-K | 150.0080.028 | 35'0.012'0.028 |
| BB17-1K-K | BB17-2GD 1K-K | 170.0080.028 | 40° 0.012° 0.028 |
| BB20-1K-K | BB20-2GD 1K-K | 20° 0.010° 0.031 | 470.0120.028 |
| BB25-1K-K | BB25-2GD 1K-K | 25'0.010'0.031 | 52° 0.014° 0.033 |
| BB30-1K-K | BB30-2GD 1K-K | 30° 0.010° 0.031 | 62° 0.014° 0.033 |
| BB35-1K-K | BB35-2GD 1K-K | 35'0.012'0.037 | 72.0.0140.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40° 0.012° 0.037 | 80° 0.014° 0.033 |
| 모델 | 샤프트 다이아 | 하우징 디아 |
| BB15-2K-K | 150.0080.028 | 35° 0.018° 0.002 |
| BB17-2K-K | 170.0080.028 | 40° 0.018° 0.002 |
| BB20-2K-K | 20° 0.010° 0.031 | 470.0220.003 |
| BB25-2K-K | 25'0.010'0.031 | 52° 0.022° 0.003 |
| BB30-2K-K | 30° 0.010° 0.031 | 62° 0.022° 0.003 |
| BB35-2K-K | 35'0.012'0.037 | 72.0.0250.006 |
| BB40-2K-K | 40° 0.012° 0.037 | 80° 0.025° 0.006 |
키 및 키웨이의 차원
| 모델 | b2js10 | t1 | t2 | b1js9 | t | 내적 종족 열쇠 b×h×길이 |
외계인종 열쇠 b'× h' ×장 |
|
| BB15-1K-K | BB15-2GD 1K-K | 5.0 | 1.9 | 1.2 | ∙ | ∙ | ∙ | ∙ |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD 1K-K | 5.0 | 1.9 | 1.2 | ∙ | ∙ | ∙ | ∙ |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD 1K-K | 6.0 | 2.5 | 1.6 | ∙ | ∙ | ∙ | ∙ |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD 1K-K | 8.0 | 3.6 | 1.5 | ∙ | ∙ | ∙ | ∙ |
| BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD 1K-K | 8.0 | 3.1 | 2.0 | ∙ | ∙ | ∙ | ∙ |
| BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD 1K-K | 10.0 | 3.7 | 2.4 | ∙ | ∙ | ∙ | ∙ |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD 1K-K | 12.0 | 5.0 | 3.3 | ∙ | ∙ | ∙ | ∙ |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 | 10x6x22 | |||
참고:
BB25-1K-K, BB25-2K-K 및 BB25-2GD 1K-K의 t2의 차이는
DIN 6885. 3.
DIN 표준 키를 사용하기 위해 0.5mm 깊이의 샤프트에 있는 키웨이를 처리합니다.
다른 모든 모델은 경쟁자와 차원적으로 교환 가능합니다.
윤활
1배달 전에 이미 지방을 적용하기 때문에 사용 전에 지방을 적용 할 필요가 없습니다.
2클러치가 오일 윤활유로 사용된다면, 오일 윤활유는 항상 장치 내부에 적용되어야합니다.
3- EP 첨가물과 함께 지방이나 윤활료를 사용하지 마십시오.
