| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | SUMA |
| 인증: | ISO SGS |
| 모델 번호: | MZ60 |
| 최소 주문 수량: | 1 |
| 가격: | USD160-USD200 PER PIECE |
| 포장 세부 사항: | 카톤 박스 / 나무상자 |
| 배달 시간: | 7-15 일 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 페이팔 |
| 상품 이름: | MZ60을 지니는 캠 클러치 | 지원받는 것으로 지탱하기: | 예 |
|---|---|---|---|
| 재료: | 베어링 강철 GCr15 | 사이즈: | 60*155*102mm |
| 토크 용량: | 2110Nm | 보증: | 1년이요 |
| 패키지: | 카톤 박스 / 나무상자 | OEM: | 받아들이세요 |
| 하이 라이트: | 102MM 캠 클러치,MZ60 캠 클러치,MZ60 백스톱 위기 |
||

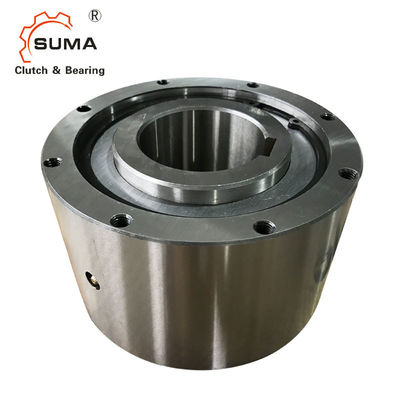

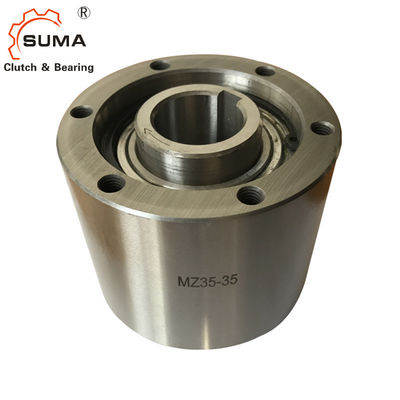

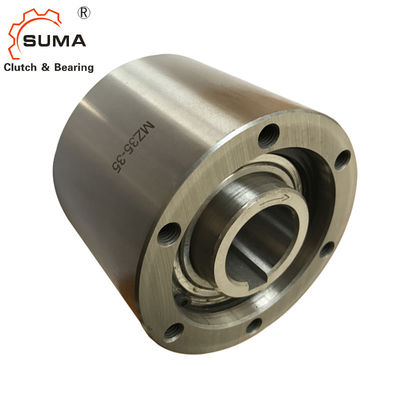

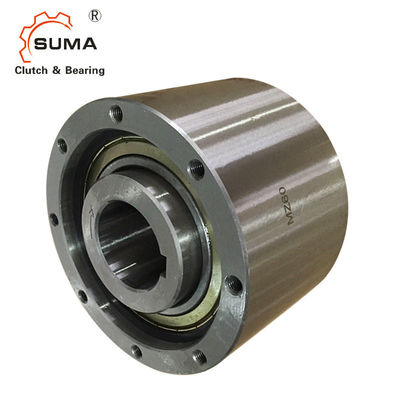

MZ60 백스톱 캠 클러치
특징
2를 사용하여 지원받는 것으로 지탱하면서, 타입 MZ는 봉인한 스프래그 타입 자유륜입니다..ZZ 시리즈 그리스 루브루카티드 태도. 유닛은 설치가 준비되어 기름을 친 그리스를 전해집니다. MZ 유닛은 다양한 적용에서 사용되기 위해, 다목적으로서 의도됩니다. 전형적 탑재 배치는 다음 페이지에 보여집니다. 내측 레이스는 샤프트에 키입력됩니다. 바깥 레이스의 내경은 연결 부분 (필름의 구멍이 걸리는 톱니바퀴, 도르래, 기어, 토크 arm...)를 위한 증가하는 등록으로서 사용되어야 합니다. 증가하는 꼭지는 g6 허용한도에 있어야 합니다.
기술 데이터
| 항목 | MZ60 |
| 재료 | GCr15 |
| 구멍 dia. | 60 밀리미터 |
| 외부 dia. | 155 밀리미터 |
| 폭 | 102 밀리미터 |
| 토크 용량 | 2110 N.m |
| 항력 토크 | 0.98 N.m |
| 중량 | 10.2 킬로그램 |
| 패키지 | 카톤 박스, 나무상자 또는 당신의 요구조건으로서 |
차원과 능력
| 모델 |
토크 용량 (Nm) |
항력 토크 (Nm) |
맥스 오버러닝 (r/min) |
맥스 인덱싱 (cycle/nin) |
구멍 사이즈 |
A |
Ｃ |
비 |
Ｆ |
(M6) |
Ｇ |
PCD Ｄ |
Ｓ |
H-M No.of 나사산이 있는 구멍 ×Size ×Pitch |
중량 (킬로그램) |
||
| 내측 레이스 | 바깥 레이스 | Dia. (H7) |
키 방식 |
||||||||||||||
| MZ15 | 186 | 0.2 | 2200 | 900 | 150 | 15 | 5×2.3 | 62 | 60 | 68 | 25 | 47 | 5.5 | 58 | 10 | 6-M5×0.8 | 1.4 |
| MZ17 | 215 | 0.2 | 2000 | 800 | 150 | 17 | 5×2.3 | 66 | 64 | 75 | 28 | 52 | 6.3 | 64 | 10 | 6-M5×0.8 | 1.8 |
| MZ20 | 323 | 0.29 | 1900 | 700 | 150 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 7.6 | 68 | 12 | 6-M6×1.0 | 2.0 |
| MZ30-22 | 735 | 0.39 |
1800
|
500 | 150 | 22 | 6x2.8 | 82 |
80 |
100 |
45 |
75 |
8.9 |
88 |
16 |
6-M8×1.25 |
3.7 |
| MZ30-25 | 25 | 8×3.3 | |||||||||||||||
| MZ30 | 30 | 10×3.3 | |||||||||||||||
| MZ35 | 1080 | 0.49 | 1700 | 300 | 150 | 35 | 10×3.3 | 87 | 85 | 110 | 50 | 80 | 8.7 | 95 | 16 | 6-M8×1.25 | 4.8 |
| MZ45-40 | 1620 | 0.69 | 1700 | 300 | 150 | 40 | 12×3.3 | 92 | 90 |
125 |
60 |
95 |
8.4 |
110 |
16 |
8-M8×1.25 |
6.2 |
| MZ45 | 45 | 14×3.3 | |||||||||||||||
| MZ60-50 | 2110 | 0.98 | 1600 | 250 | 150 | 50 | 14×3.8 | 102 | 100 | 155 |
80 |
125 |
9.1 |
140 |
16 |
8-M8×1.25 |
10.2 |
| MZ60-55 | 55 | 16×4.3 | |||||||||||||||
| MZ60 | 60 | 18×4.4 | |||||||||||||||
| MZ70-65 | 3040 | 1.27 | 1300 | 250 | 150 | 65 | 18×4.4 | 105 |
103 |
175 |
95 |
145 |
8.6 |
162 |
16 |
8-M8×1.25 |
13.2 |
| MZ70 | 70 | 20×4.9 | |||||||||||||||
장착과 결합
그림
