| 원래 장소 | 중국 |
| 브랜드 이름 | SUMA |
| 인증 | ISO SGS |
| 모델 번호 | LD04 |

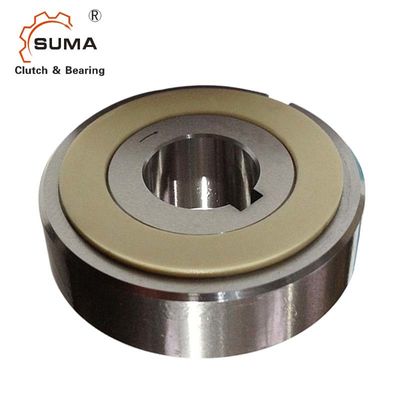

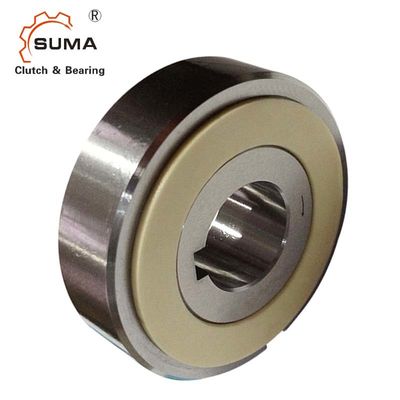

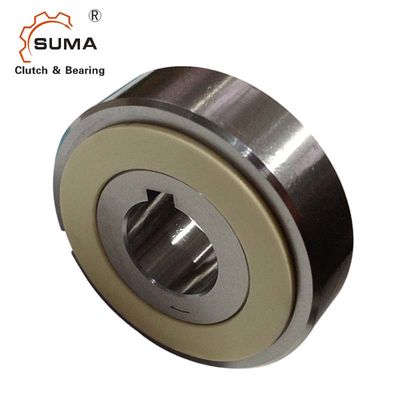

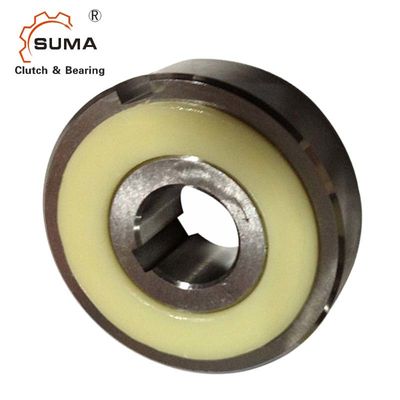

LD04 특별한 그리스 한 방법 스프라그 캠 클러치 베어링
차원과 능력
모델 |
토크 능력 (Nm) |
끌기 토크 (Nm) |
맥스. 오버러닝 (r/min) |
분) |
Max.Radial 언제를 로딩하세요 오버러닝 (크그프) |
구멍 내경 |
A |
비 |
Ｃ |
Ｄ |
Ｅ |
바깥 레이스 키웨이 |
중량 (킬로그램) |
|
| 내측 레이스 | Dia. (H7) |
키 방식 |
||||||||||||
| LD04 | 5.88 | 0.2 | 300 | 100 | 20 | 10 | 4x1.5 | 19.5 | 23.9 | 24 | 47 -0.014 -0.039 |
40 | 5x3 | 0.25 |
| LD05 | 9.8 | 0.29 | 300 | 100 | 30 | 14 | 5x2 | 19.5 | 23.9 | 24 | 52 -0.017 -0.042 |
45 | 5x3 | 0.3 |
| LD06 | 19.6 | 0.29 | 200 | 100 | 50 | 20 | 5x2 | 19.5 | 23.9 | 24 | 62 -0.017 -0.042 |
52 | 7x4 | 0.4 |
| LD07 | 29.4 | 0.39 | 200 | 100 | 70 | 25 | 7x3 | 19.5 | 23.9 | 24 | 72 -0.017 -0.042 |
62 | 7x4 | 0.55 |
| LD08 | 49 | 0.49 | 200 | 100 | 80 | 30 | 7x3 | 19.5 | 23.9 | 24 | 82 -0.017 -0.042 |
70 | 10x4.5 | 0.65 |
장착과 결합
설치와 용법
1. LD 시리즈 캠 클러치는 특별한 그리스로 예비 윤활되고, 사용이 준비됩니다.
어떤 추가적 윤활유도 요구되지 않습니다.
2. 샤프트에 위기를 설치할 때, 위기를 방지하도록 조금 유연 망치로 클러치 인너 레이스를 압박하세요
내측 레이스로부터 사라지는 것에서의 바깥 레이스.
3. 플레이트를 첨부하기 위해 확신하세요. 이것은 바깥 레이스가 내측 레이스로부터 사라지는 것을 예방합니다. 추천되어서 보세요
권리 상에 목록화된 플레이트의 차원.
4. 주유를 위해 플레이트와 공세 금속을 그리스로 코팅하세요.
5. 결코 추력 하중을 위기에 응용하지 마세요. 기타 장치는 위기에 적용된 추력 하중을 차지하기 위해 제공되어야 합니다.
6. 키는 JIS B1301-1959에 따라 있어야 합니다.
7. 도르래, 필름의 구멍이 걸리는 톱니바퀴, 기타 등등의 구멍은 H6 또는 H7에 대한 허용한도를 가지고 있어야 합니다.
