| 원래 장소: | 중국 |
| 브랜드 이름: | SUMA |
| 인증: | ISO SGS |
| 모델 번호: | PB10 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | USD130-USD160 PER PIECE |
| 포장 세부 사항: | 카톤 박스 / 나무상자 |
| 배달 시간: | 7-15 일 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 달 당 1000 PC |
| 상품 이름: | PB10을 지니는 캠 클러치 | 지원받는 것으로 지탱하기: | 예 |
|---|---|---|---|
| 재료: | 베어링 강철 GCr15 | 사이즈: | 31.5*95*92mm |
| 보증: | 1년이요 | 패키지: | 카톤 박스 / 나무상자 |
| 중량: | 2.5Kg | OEM: | 받아들이세요 |
| 강조하다: | 캠 한 방법 스프래그 클러치,PB10 한 방법 스프래그 클러치,PB10 클러치 캠 |
||

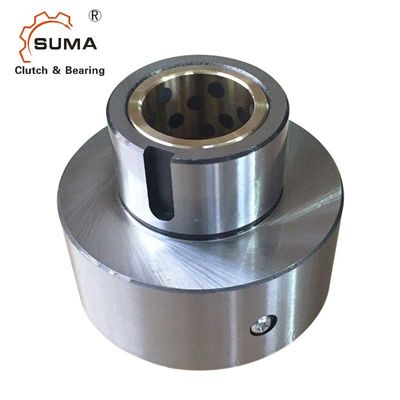

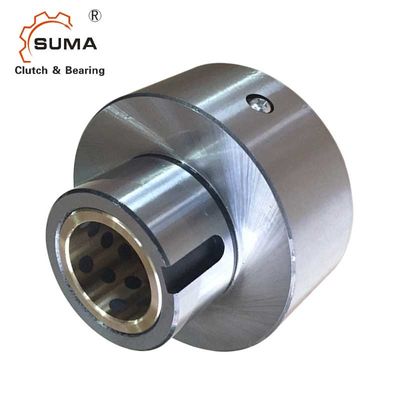

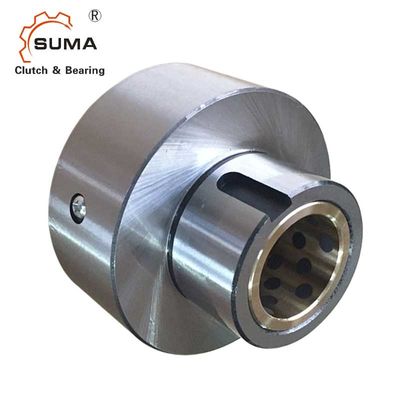

PB10 한 방법 스프래그 클러치
설치와 용법
1. 내측 레이스와 바깥 레이스의 동심성은 바깥 레이스와 샤프트 사이에 위치한 미끄럼 베어링에 의해 유지됩니다. 바깥 레이스에 일하는 경하중은 또한 이 미끄럼 베어링에 의해서 지원됩니다. 샤프트는 그러므로 클러치 아우터 경기 끝을 통하여 확장되어야 합니다.
2. PB 시리즈 캠 클러치를 결합으로 이용하지 마세요. 2 샤프트를 연결시킬 때 플렉시블 커플링으로 사용하세요.
3. 끝으로부터 보여진 내측 레이스 드라이브가 위쪽에 설명에서 화살에 의해 표시한 오른쪽 (RH) 또는 왼손 (LH)를 상세화하세요. 위기의 회전이 삽입되기 전에 정확한지 확인하세요.
4. 인덱스링 사용을 위해, 기름 윤활은 권고됩니다.
5. 사용될 키는 JIS B1301-1959에 따라 있어야 합니다
6. 스러스트 하중은 캠 클러치에 의하지 않는, 기타 장치에 의해서 지원되어야 합니다.
7. 클러치 아우터 인종 위의 필름의 구멍이 걸리는 톱니바퀴와 같은 구동 부재의 구멍이 JIS 기준에 대한 H6 또는 H7 허용한도를 만나야 합니다.
차원과 능력
| 모델 | 맥스. 오버러닝 (r/min) |
구멍 내경 | A |
비 |
Ｃ h7 |
Ｄ |
Ｅ |
Ｆ |
바깥 레이스 키웨이 |
중량 (킬로그램) |
||||
| 내측 레이스 | 바깥 레이스 | Dia. (J7) |
키웨이 | Ｇ | Ｋ | Ｌ | ||||||||
| PB 3 | 1,800 | 900 | 10 | 4x1.5 | 50 | 50 | 23 | 22 | 25 | 21 | 25.7 | 4* 2.5 | 16 | 0.23 |
| PB 5 | 1,800 | 900 | 16 | 5x2 | 70 | 60 | 32 | 32 | 35 | 25 | 38.8 | 5* 3.0 | 20 | 0.58 |
| PB 6 | 1,500 | 800 | 20 | 5x2 | 82 | 73 | 38 | 38 | 37 | 33 | 41 | 5* 3.0 | 27 | 1.1 |
| PB 8 | 1,200 | 650 | 25 | 7x3 | 85 | 83 | 45 | 40 | 45 | 33 | 42 | 7* 4.0 | 27 | 1.6 |
| PB 10 | 1,000 | 400 | 31.5 | 10x3.5 | 92 | 95 | 60 | 41 | 56 | 37 | 44 | 10 *4.5 | 28 | 2.5 |
| PB 12 | 800 | 300 | 40 | 10x3.5 | 100 | 113 | 65 | 50 | 66 | 37 | 52.6 | 10 *4.5 | 29 | 3.6 |
| PB 14 | 700 | 300 | 45 | 12x3.5 | 112 | 133 | 75 | 54 | 76 | 41 | 57.3 | 12 *4.5 | 30 | 6.0 |
장착과 결합
그림
