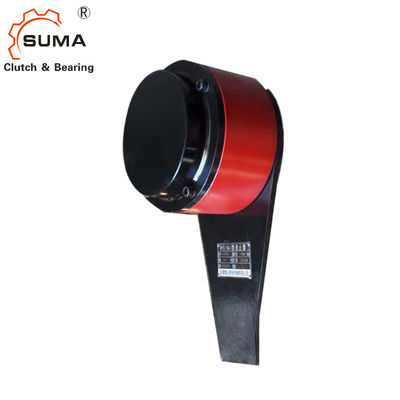

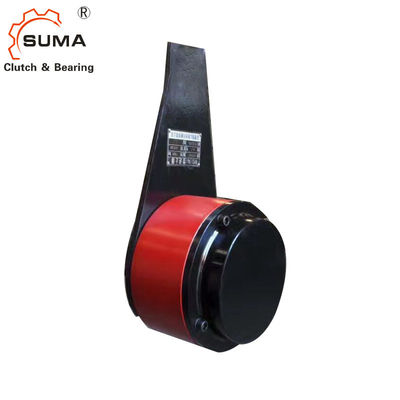

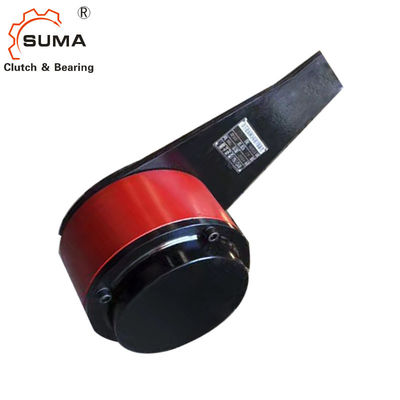

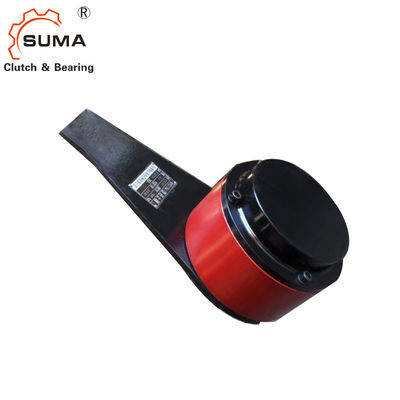

FRHM 한 개의 지향성인 자유륜 스프라그 백스톱 태도
기술 데이터
특징
토크 암과 완료 자유륜 FRHM은 볼 베어링과 봉인한 스프라그 자유륜입니다. 그들은 설계합니다
설치를 위해 유입 전력이고 준비되어 공급되는 모세크비 유닛을 교체하기
자유륜 FRHM은 스루 샤프트 또는 축 말단에 배열됩니다.
자유륜 FRHM은 다음과 같이 사용됩니다 :
백스톱
저속 애플리케이션을 위해. 그들은 경사진 컨베이어 벨트 시스템, 엘리베이터와 펌프에 사용하기 위해 설계됩니다. 타코나이트 밀봉은 상태가 더럽고 먼지투성이일 때 백스톱을 보호합니다.
56 000 파운드 FT에 달하는 최대 회전력.
7 인치에 달하는 구멍.
애플리케이션 사례
경사 콘베어의 더 헤드 풀리 샤프트 위의 백스톱 FRHM 900~12. 뒤쪽 구동 토크는 더에 의해 제한됩니다
밑창판 위의 토크 암.
차원과 능력
자유륜 사이즈 |
최대 토크 |
명사 상당어 토크 |
최대 속도 벨소리 휠 rpm |
구멍 D 최대. 인치 |
A 인치 |
C 인치 |
D 인치 |
E 인치 |
H 인치 |
J* 인치 |
L* 인치 |
엔 인치 |
오우 인치 |
큐 인치 |
R* 인치 |
웨이 가트 |
FRHM 775-7 |
15 000 | 7 500 | 540 | 3.75 | 9.75 | 4.38 | 6 | 0.50 | 21.88 | 3.56 | 7.50 | 1.25 | 8.13 | 17.00 | 15.25 | 160 |
FRHM 800-7 |
24 000 | 12 000 | 460 | 4.50 | 10.50 | 4.38 | 7 | 0.50 | 22.25 | 3.56 | 8.00 | 1.25 | 8.63 | 17.00 | 15.25 | 190 |
FRHM 800-12 |
24 000 | 12 000 | 460 | 4.50 | 10.50 | 4.75 | 7 | 0.50 | 25.50 | 3.56 | 8.00 | 1.25 | 8.63 | 20.25 | 18.63 | 200 |
FRHM 900-12 |
37 000 | 18 500 | 400 | 5.44 | 12.00 | 4.75 | 8 | 0.50 | 26.25 | 3.56 | 7.63 | 1.25 | 8.38 | 20.25 | 18.63 | 210 |
FRHM 900-19 |
37 000 | 18 500 | 400 | 5.44 | 12.00 | 4.75 | 8 | 0.88 | 30.63 | 3.56 | 7.63 | 1.50 | 8.75 | 24.63 | 22.88 | 220 |
FRHM 1000-19 |
56 000 | 28 000 | 360 | 7.00 | 16.50 | 4.75 | 9 | 0.88 | 32.89 | 3.56 | 8.75 | 1.50 | 9.13 | 24.63 | 22.88 | 270 |
FRHM 1000-30 |
56 000 | 28 000 | 360 | 7.00 | 16.50 | 5.25 | 9 | 0.88 | 33.25 | 3.56 | 8.75 | 1.75 | 9.13 | 25.00 | 23.00 | 275 |
장착과 결합
등 구동 토크는 토크 암에 의해 제지당합니다. 토크 암은 위치로 클램핑되지 않아야 합니다. 그것은 안에 0.5 인치 행위를 가지고 있어야 합니다 그 굴대이고 방사식 방향에서.
FRHM 백스톱은 여유 피트 때문에 공급됩니다. 내측 링 위의 세트 나사가 축방향 리텐션에 제공된다고, 수직갱 구는 요구되지 않습니다.
