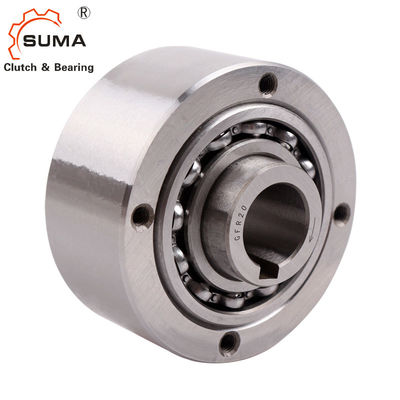

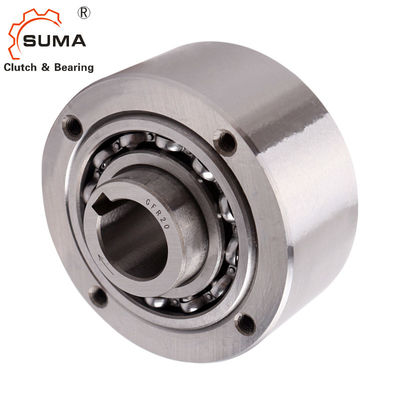

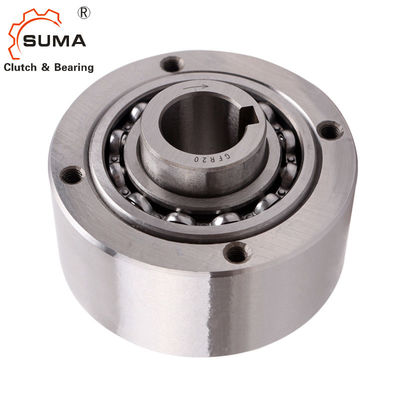

GFR90 GFRN90 158MM 자유륜 롤러형 백스톱 태도
특징
타입스 GFR, GFRN은 롤러형 자유륜입니다. 2를 사용하여, 그들은 지원받는 것으로 지탱하고 있습니다.. 시리즈 태도,와 기름 윤활을 요구합니다. 이러한 단위는 뒷면에 예에서 처럼 기름 윤활과 봉합을 제공하여 디자인에서 사용될 수 있습니다. 태도는 축방향으로 응력을 가지지 말아야 합니다.
일반적으로, 타입 GFR, GFRN은 토크를 전하고, 기름 윤활과 봉합을 제공하도록 설계되는 F 시리즈 커버와 함께 사용됩니다. 보통 이러한 표지는 다음 페이지에 보여진 조합에 따라 한 쌍이 되어서 사용됩니다. GFR 모델의 바깥 레이스는 H7 허용한도에 뚫린 어떠한 성분도 받고 집중하도록 평범합니다.
토크는 이 경우에 커버 판을 통하여 볼트로 전해집니다. 저 타입 GFRN이 토크를 전하기 위해 외부 직경에 키웨이를 가지고 있는 것을 제외하고 타입스 GFR, GFRN은 동일합니다. 두 논문 밀봉은 바깥 레이스와 커버판 사이에 위치될 각각 유닛으로 전달됩니다.
기술 데이터
항목 | GFR90 GFRN90 |
안쪽 dia. | 90 밀리미터 |
외부 dia. | 230 밀리미터 |
폭 | 158 밀리미터 |
토크 | 14500 Nm |
중량 | 28.5 킬로그램 |
공항 | 상하이 ;닝보 |
배달 시간 | 10-15 일 |
패키지 | 나무로 된 패키지, 통 패키지, 기타 등등 |
애플리케이션 | 컨베이어, 전동기, 버킷 엘리베이터, 기타 등등 |
차원과 능력
타입 | 사이즈 | 오버러닝 속도 |
Num ber |
중량 | ||||||||||||||
GFR GFRN |
dH7 | TKN1) | nimax2) | namax3) | Dh7 | D2 | D4 | D3 | G | T | Z | L 1 | L | 비 | t1 | bP10 | F | |
[밀리미터] | [Nm] | [min-1] | [min-1] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] |
[ 밀리미터] |
[밀리미터] | [킬로그램] | |||
12* | 55 | 4000 | 7200 | 62 | 20 | 42 | 51 | ø5.5 | - | 3 | 42 | 20 | 27 | 2.5 | 4 | 0.5 | 0.5 | |
15 | 125 | 3600 | 6500 | 68 | 25 | 47 | 56 | M5 | 8 | 3 | 52 | 28 | 32 | 3 | 5 | 0.8 | 0.8 | |
20 | 181 | 2700 | 5600 | 75 | 30 | 55 | 64 | M5 | 8 | 4 | 57 | 34 | 39 | 3.5 | 6 | 0.8 | 1 | |
25 | 288 | 2100 | 4500 | 90 | 40 | 68 | 78 | M6 | 10 | 4 | 60 | 35 | 40 | 4 | 8 | 1 | 1.5 | |
30 | 500 | 1700 | 4100 | 100 | 45 | 75 | 87 | M6 | 10 | 6 | 68 | 43 | 48 | 4 | 8 | 1 | 2.2 | |
35 | 725 | 1550 | 3800 | 110 | 50 | 80 | 96 | M6 | 12 | 6 | 74 | 45 | 51 | 5 | 10 | 1 | 3 | |
40 | 1025 | 1150 | 3400 | 125 | 55 | 90 | 108 | M8 | 14 | 6 | 86 | 53 | 59 | 5 | 12 | 1.5 | 4.6 | |
45 | 1125 | 1000 | 3200 | 130 | 60 | 95 | 112 | M8 | 14 | 8 | 86 | 53 | 59 | 5.5 | 14 | 1.5 | 4.7 | |
50 | 2125 | 800 | 2800 | 150 | 70 | 110 | 132 | M8 | 14 | 8 | 94 | 64 | 72 | 5.5 | 14 | 1.5 | 7.2 | |
55 | 2625 | 750 | 2650 | 160 | 75 | 115 | 138 | M10 | 16 | 8 | 104 | 66 | 72 | 6 | 16 | 2 | 8.6 | |
60 | 3500 | 650 | 2450 | 170 | 80 | 125 | 150 | M10 | 16 | 10 | 114 | 78 | 89 | 7 | 18 | 2 | 10.5 | |
70 | 5750 | 550 | 2150 | 190 | 90 | 140 | 165 | M10 | 16 | 10 | 134 | 95 | 108 | 7.5 | 20 | 2.5 | 13.5 | |
80 | 8500 | 500 | 1900 | 210 | 105 | 160 | 185 | M10 | 16 | 10 | 144 | 100 | 108 | 9 | 22 | 2.5 | 18.2 | |
90 | 14500 | 450 | 1700 | 230 | 120 | 180 | 206 | M12 | 20 | 10 | 158 | 115 | 125 | 9 | 25 | 3 | 28.5 | |
100 | 20000 | 350 | 1450 | 270 | 140 | 210 | 240 | M16 | 24 | 10 | 182 | 120 | 131 | 10 | 28 | 3 | 42.5 | |
130 | 31250 | 250 | 1250 | 310 | 160 | 240 | 278 | M16 | 24 | 12 | 212 | 152 | 168 | 11 | 32 | 3 | 65 | |
150 | 70000 | 200 | 980 | 400 | 200 | 310 | 360 | M20 | 32 | 12 | 246 | 180 | 194 | 12 | 36 | 4 | 138 |
기록 :
1) T max = 2 × T 나트
2) 내측 레이스 초과
3) 바깥 레이스 초과
실장 예
그림
