| 원래 장소 | 중국 |
| 브랜드 이름 | SUMA |
| 인증 | ISO SGS |
| 모델 번호 | CKF-A35110 |

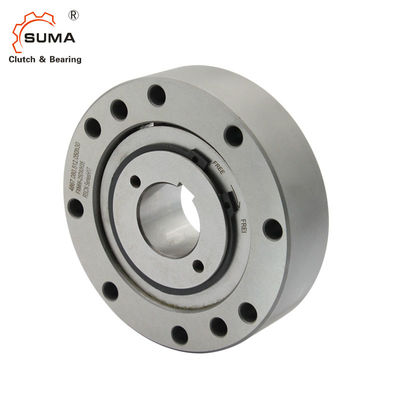

CKF-A35110 40 MM 6000RPM 백스톱 스프라그 단방향 클러치
특징
CKF-A는 비접촉 스프래그 타입 단방향 클러치입니다. 내측 링은 베어링 지지대 없이 단일 방향 기능을 위해 설계됩니다. 태도는 사용될 때 내측 링과 아우터 링의 동축도를 보증하기 위해 설치되어야만 합니다.
역전 현상을 방지하기 위하여 사용될 때, 속도가 아래 표에 나타난 바와 같이, 속도를 초과하기 위한 최소 허용 값 보다 낮지 않아야 하는지 확인하는 것은 필요합니다.
이 모델은 주로 고속도 근무 조건 하에 역전 현상을 방지하는데 사용됩니다. 그것은 또한 고속도 오버러닝 클러치를 위해 사용될 수 있고 저속도 쐐기가 스위칭 장치를 운전합니다.
기술 데이터
| 항목 | CKF-A35110 |
| 재료 | GCr15 |
| 구멍 dia. | 35 밀리미터 |
| 외부 dia. | 100 밀리미터 |
| 폭 (B) | 40 밀리미터 |
| 토크 용량 | 425 N.m |
| 오버러닝 극한 속도 (내측 레이스) | 6000개 Ｒ / 분 |
| 오버러닝 극한 속도 (바깥 레이스) | 740개 Ｒ / 분 |
| 중량 | 2.1 킬로그램 |
| 패키지 | 카톤 박스 또는 당신의 요구조건으로서 |
차원과 능력
| 타입 | Nm을 회전시키세요 |
오버러닝 / 분 제한된 속도 Ｒ |
d[H7] | D[h7] | e[H7] | Ｆ | Ｇ | Ｃ | 비 | A | n-d1 | bn*tn | 중량 [킬로그램] |
|
| 레이스 바깥쪽에 | 내측 레이스 | |||||||||||||
| CFK-A2090 | 140 | 875 | 6000 | 20 | 90 | 66 | 78 | 36 | 35 | 35 | 25 | 6-6.6 | 6×2.8 | 1.50 |
| CFK-A2595 | 190 | 825 | 6000 | 25 | 95 | 70 | 82 | 40 | 35 | 35 | 25 | 6-6.6 | 8×3.3 | 1.60 |
| CFK-A30102 | 340 | 780 | 6000 | 30 | 102 | 75 | 87 | 45 | 40 | 40 | 30 | 6-6.6 | 8×3.3 | 1.80 |
| CFK-A35110 | 425 | 740 | 6000 | 35 | 110 | 82 | 96 | 52 | 40 | 40 | 30 | 6-6.6 | 10×3.3 | 2.10 |
| CFK-A40125 | 625 | 720 | 5000 | 40 | 125 | 92 | 108 | 62 | 40 | 40 | 30 | 8-6.6 | 12×3.3 | 2.90 |
| CFK-A45130 | 715 | 665 | 5000 | 45 | 130 | 94 | 112 | 64 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 3.10 |
| CFK-A50150 | 1120 | 610 | 4000 | 50 | 150 | 114 | 132 | 84 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 4.70 |
| CFK-A55160 | 1300 | 600 | 4000 | 55 | 160 | 116 | 138 | 86 | 45 | 45 | 34 | 8-9.0 | 16×4.3 | 5.40 |
| CFK-A60175 | 1500 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 47 | 8-11.0 | 18×4.4 | 8.5 |
| CFK-A70190 | 2250 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 47 | 12-11.0 | 20×4.9 | 10 |
| CFK-A80210 | 3000 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11.0 | 22×5.4 | 14 |
| CFK-A90230 | 4600 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 67 | 12-13.5 | 25×5.4 | 19 |
| CFK-A100280 | 7600 | 455 | 2000 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 67 | 12-17.5 | 28×6.4 | 34 |
| CFK-A130320 | 13600 | 415 | 2000 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 67 | 12-17.5 | 32×7.4 | 44 |
| CFK-A150400 | 24500 | 365 | 2000 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 86 | 12-17.5 | 36×8.4 | 73 |
그림
