제품 상세 정보:
|
| 상품 이름: | KI164를 지니는 단방향 클러치 | 토크 용량: | 0.8-2.9Nm |
|---|---|---|---|
| 회전 속도: | 6000-10000RPM | 단일 가중치: | 0.008-0.019Kg |
| 보증: | 1년이요 | 사이즈: | 4*16*10mm |
| 재료: | GCr15 베어링 강철 | OEM: | 받아들이세요 |
| 강조하다: | 맞춘 태도 제작을 스랙,자유륜 맞춘 태도 제작,1Way 사용자 지정 크기 태도 |
||

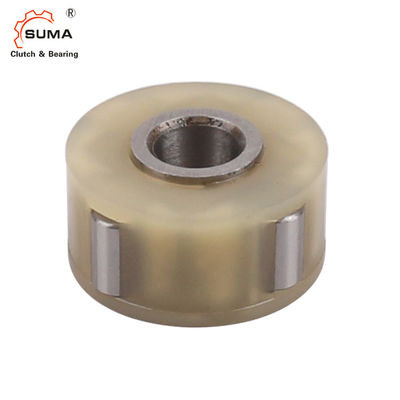

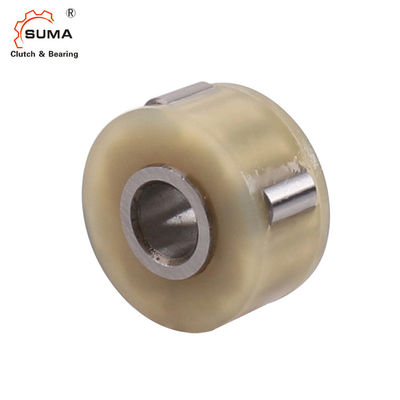

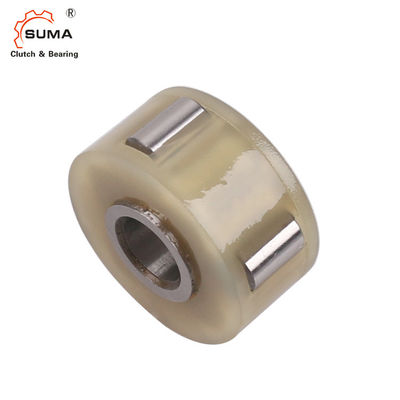

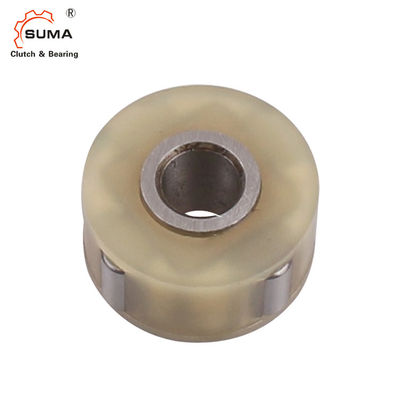

KI164 1Way 스프라그 자유륜 맞춘 베어링 제작
특징
타입 KI는 롤러형 자유륜입니다. 그것은 내측 레이스로 이루어지는 집회이고 롤러가 폴리아미드 새장과 일치했습니다. 단위의 이런 유형은 제거될 수 없습니다. 그것은 장비 또는 공급 안에서 탑재될 업무 설비 또는 패키징 머신에서 작은 메커니즘을 위해 설계됩니다
롤러.
기어 또는 공급 롤러 내경은 바깥 레이스로서 사용됩니다. 추가적 베어링 지지대는 요구되고 자유륜이 축 부하를 받지 않아야 합니다 ; 예를 탑재하는 것 다음 페이지에 보여집니다. 바깥 레이스는 경화될 필요가 없습니다 ; 분. 힘 : 700 N/mm2
조도는 샤프트 위에 있는 CLA.Mounting이 r6 허용한도 또는 접착제에 대한 압착 끼움이 0,02 내지 0,05 밀리미터의 제거로 적합한다는 것 일 수 있는 22를 초과하지 않을 것입니다.
8 밀리미터를 분류하고, 위쪽에 키웨이로 공급될 수 있습니다.온도 범위 : +100' Ｃ에 대한 -40' Ｃ (연속작동).+120' Ｃ의 피크 온도는 단기간에 받아들여질 수 있습니다.
기술 데이터
| 상품 이름 | KI164를 지니는 단방향 클러치 |
| 모델 | KI164 |
| 재료 | GCr15 |
| 내경 | 4 밀리미터 |
| 외경 | 16 밀리미터 |
| 두께 | 10 밀리미터 |
| 토크 용량 | 0.8Nm |
| 내측 레이스 오버러닝 속도 | 1000r/min |
| 바깥 레이스 오버러닝 속도 | 8000r/min |
| 중량 | 0.008 킬로그램 |
| 구조 | 롤러형 |
| 애플리케이션 | 직물 기계, 팬들, 통풍기, 인쇄 장비 |
| 패키지 | 카톤 박스, 나무상자 또는 주문 제작됩니다 |
| 지불 기간 | TT. L/C (신용장), D/A,D/P,Western 통합, 페이팔 |
| 배달 시간 | 샘플을 위한 2-4 일, 대량 주문을 위한 7 일 |
차원과 능력
|
타입 |
사이즈 |
내경 |
TKN1) (Nm) |
오버러닝 속도 |
외부 직경 |
L1 (밀리미터) |
Ｌ (밀리미터) |
중량 |
|
|
KI |
dH7 (밀리미터) |
Nimax2) (min-1) |
Namax3) (min-1) |
DH7 (밀리미터) |
(킬로그램) |
||||
| 164 | 4 | 0.8 | 8000 | 10000 | 16 | 10 | 9 | 0.008 | |
| 165 | 5 | 0.8 | 8000 | 10000 | 16 | 10 | 9 | 0.007 | |
| 194 | 4 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.012 | |
| 195 | 5 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.011 | |
| 196 | 6 | 0.9 | 7000 | 9000 | 19 | 10 | 9 | 0.010 | |
| 268* | 8 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.023 | |
| 269* | 9 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.021 | |
| 2610* | 10 | 2.9 | 5000 | 6000 | 26 | 14 | 13 | 0.019 | |
기록
1) Ｔ max = 2 × Ｔ 나트
>>는 선택 페이지 10 내지 13을 언급합니다
*) 또한 DIN 6885.1에 키웨이로 공급될 수 있습니다
2) 내측 레이스 초과
3) 바깥 레이스 초과
장착과 결합
그림
