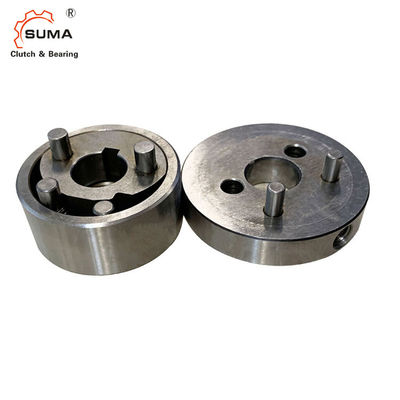

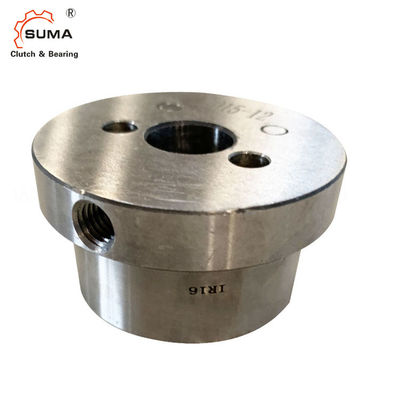

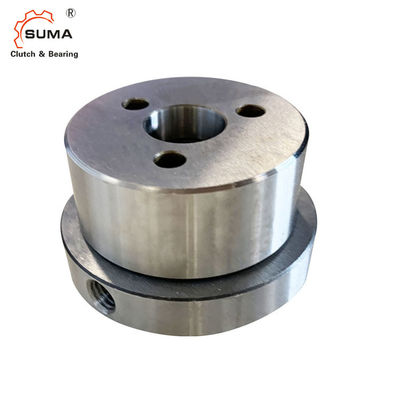

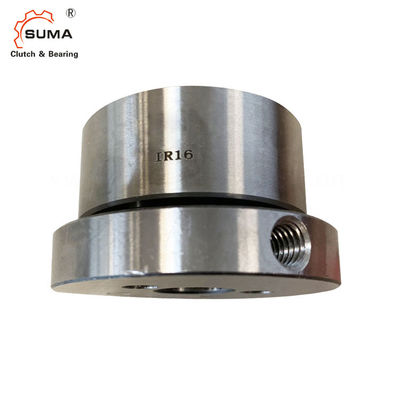

IR16 돌이킬 수 없는 잠금장치 양방향 주문품 태도
특징
돌이킬 수 없는 잠금장치 IR는 베어링 지지대와 양방향성 대리 롤러 자유륜입니다. 그들은 설치가 준비됩니다.
돌이킬 수 없는 잠금장치 IR는 다음과 같이 사용됩니다 :
양방향성 대리 백스톱
100 Nm에 달하는 명목상 토크.
35 밀리미터에 달하는 구멍.
반면에 정상적 자유륜은 회전의 단지 한 이레션에서 구동 또는 구동 측면으로부터 토크를 전합니다, 돌이킬 수 없는 잠금장치 IR로 더를 운전하는 것은 드라이빙 부를 위해 가능합니다
양쪽 회전 방향에서 샤프트. 그러나 그것이 발휘되는 회전방향에 상관없이, 피동부에서 발생하는 어떠한 리버스 토크에 대한 잠금 동작입니다.
차원과 능력
자유륜 사이즈 |
타입 |
명사 상당어 토크 |
구멍 D 밀리미터 |
A* 밀리미터 |
B* 밀리미터 |
C 밀리미터 |
D 밀리미터 |
E 밀리미터 |
G** | L 밀리미터 |
M1 밀리미터 |
M2 밀리미터 |
엔 밀리미터 |
오우 밀리미터 |
P 밀리미터 |
큐 밀리미터 |
R 밀리미터 |
T** 밀리미터 |
V 밀리미터 |
Z** |
중량 킬로그램 |
IR 12 | R | 8 | 12 | 13,8 | 4 | 2,2 | 42 | 11,2 | M4 | 17,7 | 24 | 12,0 | 8,0 | 9,5 | 5 | 5,5 | 26 | 5,7 | 3 | 0,15 | |
IR 16 | R | 15 | 16 | 18,3 | 5 | 3,0 | 48 | 12,2 | M5 | 20,4 | 28 | 13,5 | 9,5 | 10,5 | 5 | 9,5 | 28 | 9,8 | 3 | 0,22 | |
IR 25 | R | 48 | 25 | 28,5 | 8 | 3,2 | 85 | 20,0 | M6 | 30,0 | 48 | 22,5 | 19,1 | 19,5 | 10 | 5,5 | 55 | 12,2 | 3 | 1,10 | |
IR 35 | R | 100 | 35 | 38,5 | 10 | 4,5 | 120 | 32,0 | M8 | 45,0 | 70 | 27,0 | 32,2 | 31,5 | 12 | 8,5 | 80 | 14,2 | 3 | 3,30 |
최대 전달 가능 토크는 2 배 특정한 명목상 토크입니다.
* 키웨이 폭 JS10에 대한 오우 허용한도 DIN 6885, 페이지 1에따르면 키웨이.
비치원 T 위의 나사산이 있는 구멍 G의 ** Z = 수.
장착과 결합
보여진 예에 제어 또는 전개 전폐용 밸브인 밸브는 수동핸들에 의하여 개시 또는 닫힌 방향에서 조정됩니다.
돌이킬 수 없는 락앤락은 파이프에서 매체 유동화에 의해 발휘된 압력으로 인해 밸브의 입장에서 어떠한 방치된 변화도 방지합니다.
돌이킬 수 없는 잠금장치의 사용은 손으로 오퍼레이티드 밸브로 제한되지 않고 그들이 또한 자동화된 조절기와 함께 사용될 수 있습니다. 급정거와 갑작스러운 리버스 토크가 돌이킬 수 없는 잠금장치에 흡수되기 때문에, 이 경우에 토크 전동기가 일반적으로 낮은 조정하는 토크를 단지 공급하도록 설계될 필요가 있다는 특별한 장점이 있습니다.
