| 원래 장소 | 중국 |
| 브랜드 이름 | SUMA |
| 인증 | ISO SGS |
| 모델 번호 | BREU30(K)-C |

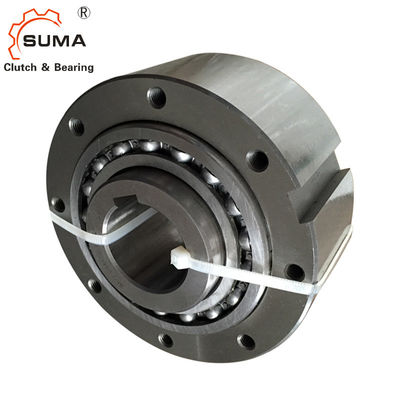

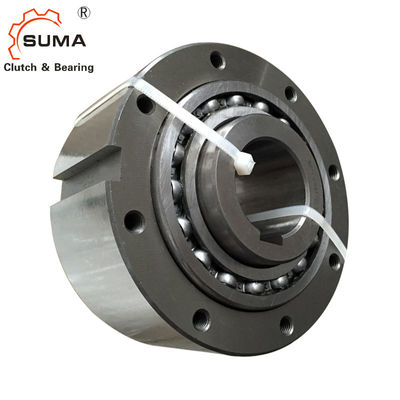

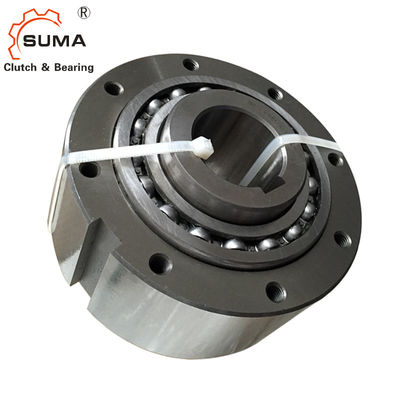

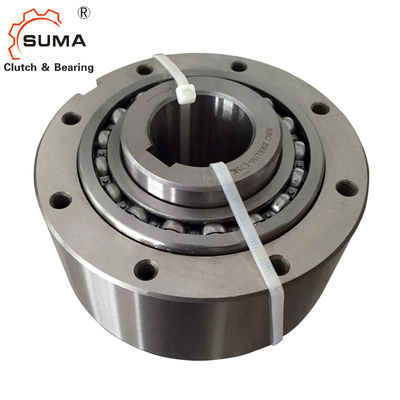

그리스를 견디는 BREU30(K)-C 자유륜 캠 클러치
주유
BREU 시리즈 캠 클러치는 둘다 최대를 제공하는 것을 견디는 것에게 정기 정비와 주유를 필요로 합니다
그들의 서비스 수명을 통한 성능. 지정된 유지와 주유의 부족은 더를 줄일 것입니다
캠 클러치의 생활을 서비스하고, 불필요한 가공 변형을 일으킬 수 있습니다.
차원과 능력
| 모델 | 보레사이즈 | 키웨이 | A | 비 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | Ｈ | 나 | Ｊ | Ｓ | 중량 |
| H7 | 인에라스 | h7 | 킬로그램 | |||||||||||
| BREU30(K)-C | 30 | 8×3.3 | 109.9 | 137 | 100 | 73 | 28 | 19.3 | 5.9 | 62.5 | 76 | 8.7 | 9.7 | 5.9 |
| BREU35(K)-C | 35 | 10×3.3 | 127.7 | 152 | 110 | 83 | 40 | 28.3 | 8.7 | 63.5 | 79 | 11.7 | 11.5 | 8.5 |
| BREU40(K)-C | 40 | 12×3.3 | 132.7 | 164 | 125 | 83 | 40 | 28.3 | 6.7 | 68.5 | 86 | 11.7 | 11.5 | 10.5 |
| BREU45(K)-C | 45 | 14×3.8 | 132.7 | 176 | 130 | 83 | 40 | 28.3 | 6.7 | 68.5 | 86 | 11.7 | 11.5 | 11.2 |
| BREU50(K)-C | 50 | 14×3.8 | 142.2 | 200 | 150 | 83 | 40 | 28.3 | 8.2 | 78 | 94 | 11.7 | 11.5 | 15.6 |
| BREU55(K)-C | 55 | 16×4.3 | 159.8 | 219 | 160 | 107 | 45 | 30.4 | 10.8 | 84 | 104 | 14.6 | 15.2 | 21.8 |
| BREU60(K)-C | 60 | 18×4.4 | 176.8 | 235 | 170 | 107 | 45 | 30.4 | 11.8 | 101 | 120 | 14.6 | 15.2 | 26.4 |
| BREU70(K)-C | 70 | 20×4.9 | 189.3 | 251 | 190 | 107 | 45 | 30.4 | 10.3 | 113.5 | 134 | 14.6 | 15.2 | 33 |
| BREU80(K)-C | 80 | 22×5.4 | 196.8 | 267 | 210 | 107 | 45 | 30.4 | 7.8 | 121 | 144 | 14.6 | 15.2 | 41 |
커버 없이.
2. 처음에 느슨하게 위기를 고속 샤프트에 탑재하세요.
3. 양쪽 필름의 구멍이 걸리는 톱니바퀴의 이에 직선 에지와 일치함으로써 정확하게 양쪽 필름의 구멍이 걸리는 톱니바퀴와 제휴하세요.
4. 2개 필름의 구멍이 걸리는 톱니바퀴 사이의 제거(S)가 정확한지 체크하고 더를 체인으로 싸세요
필름의 구멍이 걸리는 톱니바퀴.
5. 캠 클러치 측에 대한 더 뷰로부터의 내측 레이스 오버러닝 방향으로서 오른손 (RH) 또는 왼손 (LH)를 상술하세요
(*) 주문하실 때. 위에서 말한 그림을 보세요.
6. 츄바키 롤러 체인에 대해서 말하자면 똑같은 주유는 커플링 체인을 위해 필요합니다.
7. 사슬이 제대로 연결 링크로 마무리되고 스프링 클립의 닫힌 것 설치된다는 것을 보증하세요
바깥 레이스의 회전과 같은 방향으로.
| 브랜드 | 대기 온도 | |
| -5' Ｃ ~ +40' Ｃ | -40' Ｃ ~ +40' Ｃ | |
| 에쏘 | ― | 표지 325 |
| 모빌 | ― | 모빌 임시 SHC100 |
| 샐 | 알바니아 그리스 S2 | 알바니아 그리스 RA |
| BP | 에네르그레아세 LS2 | 에나르그레아세 LT2 |
| 전체 | 멀티 2 | 에어로그레아세 22 |
기록 : EP 첨가제를 포함하는 그리스를 사용하지 마세요.
E1~E7 옵션은 설치와 그리스 니플을 위한 볼트로 공급됩니다.
유지
BREU 시리즈 캠 클러치는 있고 윤활유를 미리 바른 공장에와 설치 뒤에 양쪽 태도를 위해 매 3 달마다 윤활된 re여야 합니다. 아래 절차를 따르세요.
1. 플랜지, 토크 암 또는 커버에 있는 멈춤 나사를 제거하세요.
2. 그리스 니플로부터의 태도로의 동등한 양의 그리스를 도입하세요. 정확한 양을 위한 그리스 보륨표를 언급하세요.
3. 멈춤 나사가 제거된 채로 20에서 30까지 분 동안 유리된 캠 클러치를 운영하세요. 클러치 영역에서 그리스의 초과는 나사산이 있는 구멍에서 흘러나올 것입니다. 그리징 위에서 회피하도록 주의하세요. 더의 또한 많은 그리스
위기는 그것이 뜨겁게 달리도록 할 것이고, 클러치 작용을 방해하고, 가공 변형으로 이어질 수 있습니다.
4. 그리스의 떨어져서 초과하여서 후려치고 멈춤 나사를 재인스톨하세요.
그림
