| 원래 장소 | 중국 |
| 브랜드 이름 | SUMA |
| 인증 | ISO SGS |
| 모델 번호 | RIZ30 RINZ30 |

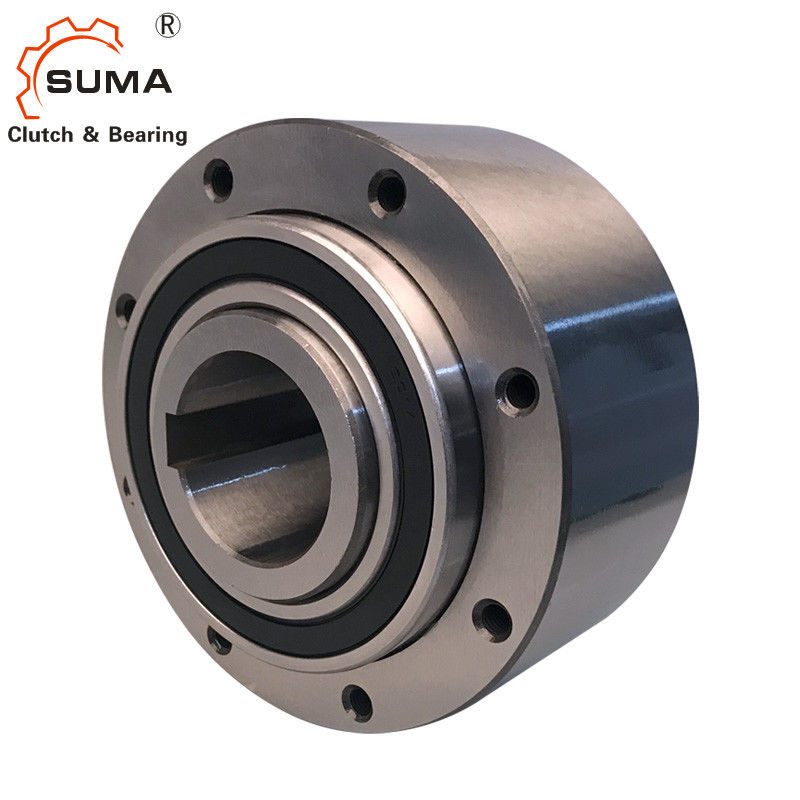

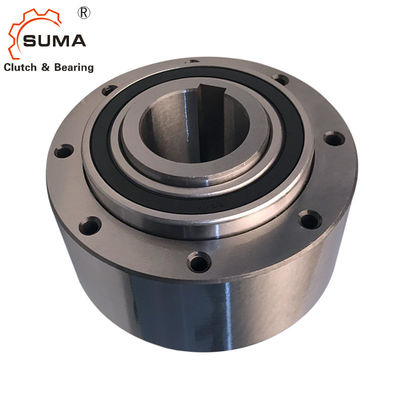

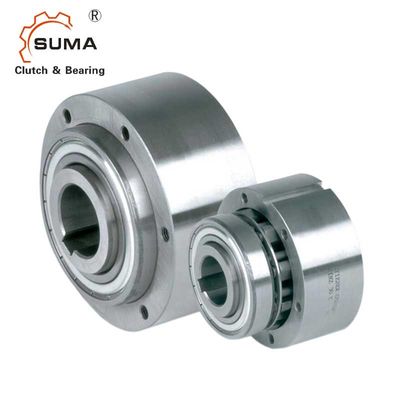

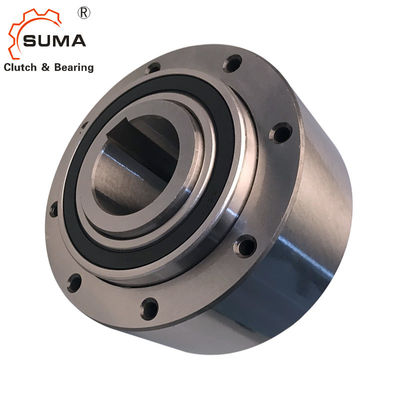

RIZ30 9000RPM은 위기를 지니는 1개의 지향성인 롤러를 타성으로 달립니다
특징
타입스 RIZ, RINZ는 내측 레이스가 회전하면서 원심력 이륙 스프래그 타입 자유륜입니다. 백스톱 또는 오버러닝 클러치 애플리케이션에 적합합니다. 오직 내측 레이스만을 환류 소자를 위해 설계됩니다.
이러한 부대는 스티에버 모듈러 시스템의 일부입니다. 그들은 시리즈 60을 사용하여 지원받는 것으로 지탱하고 있습니다.. 태도, 그리스는 ZZ 밀봉과 기름을 쳤고 적합했습니다. 부대는 그리스로 미끄럽게 되고 또한 수평선상이거나 수직 위치에서 설치할 준비가 된 기준으로서 전달됩니다. 타입스 RIZ, RINZ는 Ｇ 시리즈 커버와 함께 사용되도록 설계됩니다. 다음과 같은 페이지는 이 유형 장치의 사용을 위해 더 많은 인포트트 정보를 제공합니다.
만약 주호는 기름 윤활이 이용 가능한 주택의 내부에 장착되는 것이라면, 유형 신뢰성 개선 보증, RIWN을 상세화하세요. Ｆ 시리즈는 타입 GFR로부터 커버됩니다, GFRN이 그리고 나서 축 밀봉 없이 사용됩니다.
차원과 능력
| 타입 | 사이즈 |
|
속도 |
|
수 |
|
중량 | ||||
| RIZ RINZ |
dH7 | TKN1) | nmax2) | nimin3) | nimax4) | Dh7 | Ｚ | Ｌ 1 | Ｌ | Ｔ | |
| [밀리미터] | [Nm] | [min-1 ] | [min-1 ] | [min-1 ] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [킬로그램] | ||
| 30 | 375 | 290 | 700 | 9000 | 100 | 6 | 68 | 43 | 10 | 2.3 | |
| 35 | 550 | 280 | 670 | 8500 | 110 | 6 | 74 | 45 | 12 | 3.2 | |
| 40 | 800 | 260 | 630 | 7500 | 125 | 6 | 86 | 53 | 14 | 4.8 | |
| 45 | 912 | 255 | 610 | 6700 | 130 | 8 | 86 | 53 | 14 | 5 | |
| 50 | 1400 | 235 | 560 | 6000 | 150 | 8 | 94 | 64 | 14 | 7.5 | |
| 60 | 2350 | 210 | 510 | 5300 | 170 | 10 | 114 | 78 | 16 | 12.7 | |
| 70 | 3050 | 195 | 470 | 4000 | 190 | 10 | 134 | 95 | 16 | 14.5 | |
| 80 | 5800 | 155 | 375 | 4000 | 210 | 10 | 144 | 100 | 16 | 19 | |
| 90 | 8700 | 145 | 350 | 3000 | 230 | 10 | 158 | 115 | 20 | 29.5 | |
| 100 | 16000 | 140 | 340 | 2400 | 270 | 10 | 182 | 120 | 24 | 42.5 | |
| 130 | 23000 | 130 | 320 | 2400 | 310 | 12 | 212 | 152 | 24 | 70 | |
기록
1) Ｔ max = 2 × Ｔ 나트 >>는 선택 페이지 10 내지 13을 언급합니다
2) 토크를 전할 때 이 최대 허용치 토르크 전송 속도 N막스는 초과되지 않아야 합니다
3) 이 최소 허용 오버러닝 속도 엔 이민은 연속작동 하에서 감소되지 말아야 합니다. 청구하는 대로 이 최저 속도의 가능한 감축
4) DIN 6885.1 >>에 대한 내측 레이스 초과 키웨이는 장착과 정비 지침을 언급합니다
