| 원래 장소: | 중국 |
| 브랜드 이름: | SUMA |
| 인증: | ISO SGS |
| 모델 번호: | MI20S |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | USD80-USD130 PER PIECE |
| 포장 세부 사항: | 카톤 박스 |
| 배달 시간: | 7-10 일 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 달 당 1000 PC |
| 상품 이름: | MI20S를 지니는 캠 클러치 | 토크 용량: | 43.1Nm |
|---|---|---|---|
| 회전 속도: | 300RPM | 단일 가중치: | 1.9KG |
| 보증: | 1년이요 | 사이즈: | 20*80*67mm |
| 재료: | GCr15 베어링 강철 | OEM: | 받아들이세요 |
| 강조하다: | 미 20년대 자유륜 클러치,한 방법 자유륜 클러치,미 20년대 클러치 캠 |
||

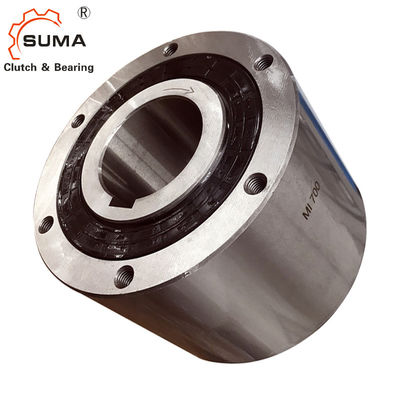

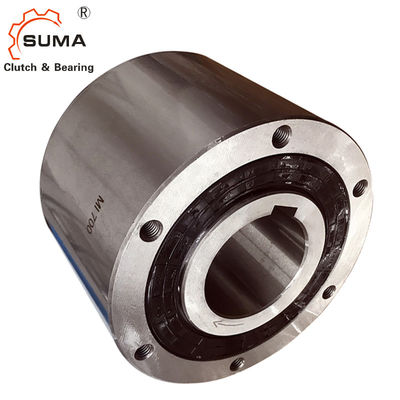

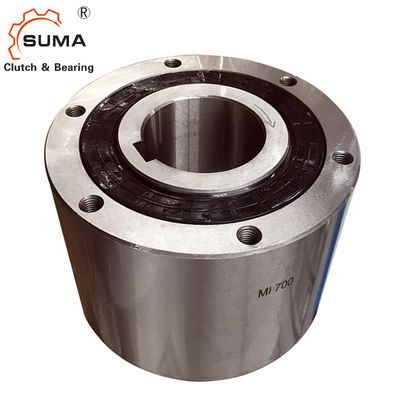

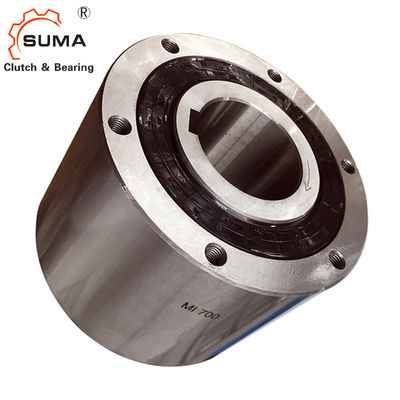

미 20S 300RPM 한 방법 백스톱 캠 자유륜 클러치
특징
1. 특별히 처리된 캠은 더 잘 달성되는데 사용됩니다
마모 방지.
2. 가방 제조 기계을 요구하는 섭식 충동 또는
권속기
기술 데이터
| 항목 | MI20S |
| 정확성 | P6 |
| 타입 | 캠 |
| 구멍 내경 (밀리미터) | 20 |
| 바깥 레이스 (밀리미터) | 80 |
| (나트)를 회전시키세요 | 43.1 |
| 맥스. (cycle/min)를 오버런하는 내측 레이스 | 300 |
| 끌기 토크(NM) | 0.29 |
| 체중 (킬로그램) | 1.9 |
| 패키지 | 카톤 박스 / 나무상자 |
| 배달 시간 | 명령 뒤에 있는 7-10 일은 확인했습니다 |
| 지불 기간 | L/C (신용장), 전신환, D/P (지급도 조건), 인수 인도, 웨스턴 유니온 |
차원과 능력
| 모델 | 토크 능력 (Nm) |
맥스. 인덱싱 (cycle/min) |
끌기 토크 (Nm) |
구멍 내경 | A | Ｃ | 비 | Ｆ |
Ｅ (M6) |
기름 (밀리람베르트) |
중량 (킬로그램) |
|
| Dia. (H7) |
키웨이 | |||||||||||
| MI20S | 43.1 | 300 | 0.29 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 45 | 1.9 |
| MI30S | 196 | 300 | 1.08 | 30 | 10x3.3 | 82 | 80 | 100 | 45 | 75 | 100 | 4 |
장착과 결합
1. 바깥 레이스에 필름의 구멍이 걸리는 톱니바퀴 또는 기어를 탑재할 때, 필름의 구멍이 걸리는 톱니바퀴 또는 기어에 센터링 플랜지를 만들기 위해 바깥 레이스 내부 용적 (dimensionE)를 사용하세요. 그리고 나서 바깥 레이스의 나사산이 있는 구멍에 인장 강도 10.9 또는 크 의 볼트로 굳게 첨부하세요. 부착 기어와 센터링 플랜지 사이의 추천된 허용한도는 f7입니다.
2. 추천된 샤프트 허용한도는 h6 또는 h7입니다.
3. 항상 평행키를 사용하고, 테이퍼키를 사용하지 마세요. 평행한 키 미팅 ISO R773 (DIN 6885.1)
권고됩니다. 키와 키웨이 사이의 어떤 측방향 플레이가 없다는 것을 확인하세요. 내측 레이스의 문면으로는 끝판을 설치하세요
4. 샤프트를 삽입할 때, 단지 단지 내측 레이스의 표면에게 압력을 가하세요.
5. 페이지 79에 주유와 유지를 보세요.
그림
