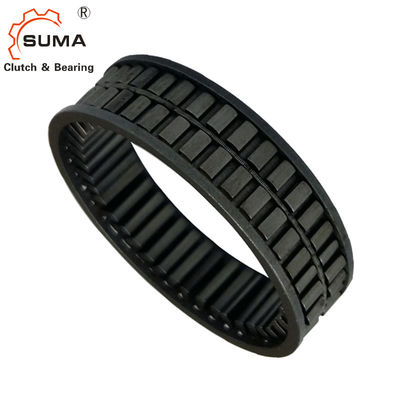

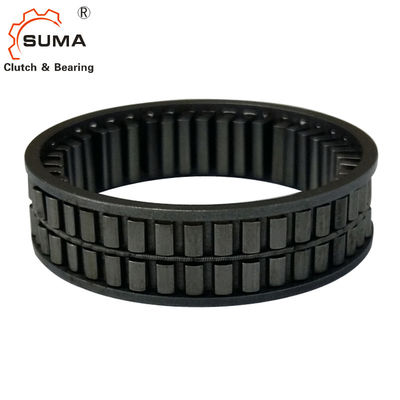

15*23*11MM FE423Z 스틸 GCr15는 단방향 클러치 사용자 지정 크기 태도를 스랙
특징
그들의 표준 설계에서 플라스틱 케이지와 스프래그 타입 자유륜 클러치는 청구하는 대로 강철 유리와 특수한 설계로서 또한 이용 가능합니다.
스프라그는 고르게 인서트 요소 새장의 주변 주위에 거리를 두고있습니다.
인서트 요소 새장은 안쪽이거나 바깥 레이스와 접촉하지 않습니다 ; 그것은 어떠한 애플리케이션 하에 절대적으로 로드프리 남아 있습니다.
작동 온도 :
공인된 온도 정격은 주입 주형을 떠서 만드는 새장을 위한 것입니다. 최대 온도 정격은 강철 유리를 위해 170' C입니다.
강철 유리 : 최대. 170 급
플라스틱 케이지 : 최대. 140 급
기술 데이터
모델 | FE423Z FE423Z2 |
(Nm을) 회전시키세요 | 62 |
오버러닝 속도 (rpm) | 9200 |
내측 레이스 사이즈 (밀리미터) | 15 |
바깥 레이스 사이즈 (밀리미터) | 23 |
두께 (밀리미터) | 11 |
(Kg에) 짓누르세요 | 0.009 |
차원과 능력
드로잉 전설 :
D = 내경 D = 외경 W = 폭 T = 토크 엔 = 회전 속도
선임 |
D [밀리미터] |
D [밀리미터] |
W [밀리미터] |
트놈 [Nm] |
나맥스 [rpm] |
중량 [킬로그램] |
항목 번호. |
FE 412 Z | 4 | 12 | 12 | 4 | 27,000 | 0.003 | 300393 |
FE 416 Z | 8 | 16 | 12 | 16 | 19,200 | 0.006 | 300400 |
FE 420 Z | 12 | 20 | 12 | 35 | 12,500 | 0.007 | 306041 |
FE 422 Z | 14 | 22 | 12 | 53 | 10,100 | 0.008 | 300405 |
FE 423 Z | 15 | 23 | 12 | 62 | 9,200 | 0.009 | 300411 |
FE 425 Z | 17 | 25 | 12 | 72 | 8,100 | 0.011 | 300415 |
FE 427 Z | 19 | 27 | 12 | 83 | 7,400 | 0.013 | 300422 |
FE 428 Z | 20 | 28 | 12 | 93 | 7,500 | 0.013 | 300430 |
FE 430 Z | 22 | 30 | 12 | 107 | 6,300 | 0.014 | 300435 |
FE 432 Z | 24 | 32 | 12 | 117 | 5,900 | 0.016 | 300439 |
FE 433 Z | 25 | 33 | 12 | 128 | 6,000 | 0.016 | 300445 |
FE 435 Z | 27 | 35 | 12 | 143 | 5,100 | 0.017 | 300448 |
FE 437 Z | 29 | 37 | 12 | 154 | 4,800 | 0.018 | 300455 |
FE 438 Z | 30 | 38 | 12 | 166 | 4,900 | 0.019 | 300460 |
FE 442 Z | 34 | 42 | 12 | 198 | 4,400 | 0.018 | 300463 |
FE 443 Z | 35 | 43 | 12 | 207 | 4,300 | 0.022 | 300469 |
FE 448 Z | 40 | 48 | 12 | 248 | 4,200 | 0.024 | 300478 |
FE 453 Z | 45 | 53 | 12 | 293 | 3,400 | 0.022 | 300482 |
FE 455 Z | 47 | 55 | 12 | 313 | 3,300 | 0.026 | 300487 |
FE 458 Z | 50 | 58 | 12 | 344 | 3,100 | 0.029 | 300489 |
FE 459 Z | 51 | 59 | 12 | 353 | 3,000 | 0.030 | 300494 |
FE 463 Z | 55 | 63 | 12 | 393 | 2,900 | 0.032 | 300497 |
FE 468 Z | 60 | 68 | 12 | 444 | 2,700 | 0.034 | 300501 |
FE 470 Z | 62 | 70 | 12 | 465 | 2,600 | 0.035 | 300505 |
FE 473 Z | 65 | 73 | 12 | 495 | 2,500 | 0.037 | 300508 |
FE 478 Z | 70 | 78 | 12 | 548 | 2,600 | 0.039 | 300511 |
FE488Z | 80 | 88 | 12 | 657 | 2,100 | 0.045 | 300514 |
FE 508 Z | 100 | 108 | 12 | 889 | 1,700 | 0.055 | 300519 |
FE 528 Z | 120 | 128 | 12 | 1,127 | 1,300 | 0.066 | 300522 |
FE 648 Z | 240 | 248 | 12 | 2,673 | 800 | 0.131 | 300524 |
선임 |
D [밀리미터] |
D [밀리미터] |
W [밀리미터] |
트놈 [Nm] |
나맥스 [rpm] |
중량 [킬로그램] |
항목 번호. |
FE 410 Z2 | 2 | 10 | 7 | 0,6 | 52,600 | 0.001 | 300390 |
FE 412 Z2 | 4 | 12 | 7 | 2,5 | 40,900 | 0.002 | 300394 |
FE 413 Z2 | 5 | 13 | 7 | 4 | 34,900 | 0.003 | 300395 |
FE 414 Z2 | 6 | 14 | 7 | 6 | 31,200 | 0.003 | 300396 |
FE 416 Z2 | 8 | 16 | 7 | 10 | 27,200 | 0.004 | 300399 |
FE 418 Z2 | 10 | 18 | 7 | 16 | 18,900 | 0.005 | 300401 |
FE 422 Z2 | 14 | 22 | 7 | 30 | 13,200 | 0.006 | 300406 |
FE 423 Z2 | 15 | 23 | 7 | 40 | 13,200 | 0.006 | 300410 |
FE 425 Z2 | 17 | 25 | 7 | 43 | 10,600 | 0.007 | 300416 |
FE 428 Z2 | 20 | 28 | 7 | 55 | 9,700 | 0.008 | 300431 |
FE 433 Z2 | 25 | 33 | 7 | 78 | 7,700 | o.oio | 300446 |
FE 437 Z2 | 29 | 37 | 7 | 97 | 6,100 | o.oii | 300457 |
FE 438 Z2 | 30 | 38 | 7 | 105 | 6,400 | o.oii | 300461 |
FE 442 Z2 | 34 | 42 | 7 | 125 | 5,400 | 0.012 | 300465 |
FE 443 Z2 | 35 | 43 | 7 | 131 | 5,600 | 0.013 | 300472 |
FE 448 Z2 | 40 | 48 | 7 | 156 | 5,500 | 0.014 | 300477 |
FE 453 Z2 | 45 | 53 | 7 | 185 | 4,400 | 0.016 | 300484 |
FE 458 Z2 | 50 | 58 | 7 | 216 | 4,400 | 0.017 | 300490 |
FE 463 Z2 | 55 | 63 | 7 | 246 | 3,700 | 0.019 | 300498 |
FE 468 Z2 | 60 | 68 | 7 | 277 | 3,500 | 0.020 | 300502 |
그림
