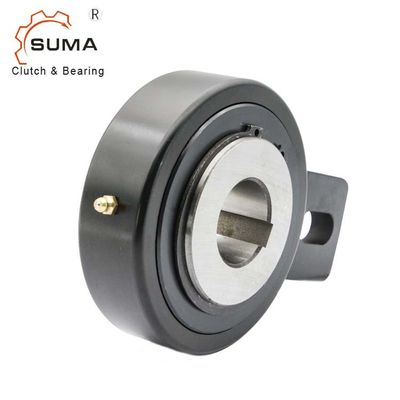

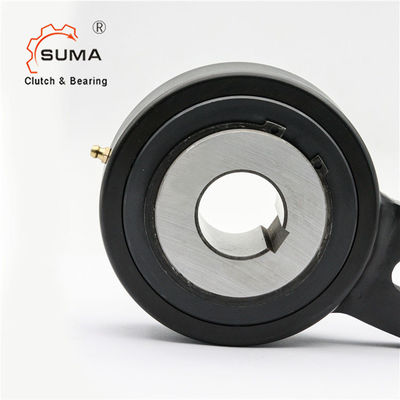

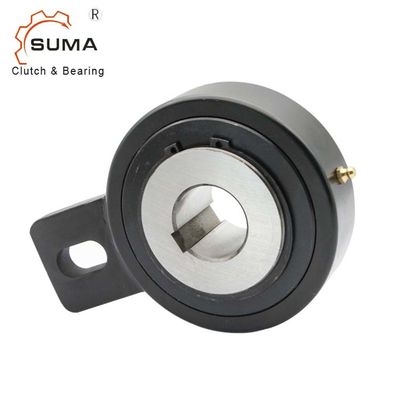

GV45 GV50 백스톱 클러치 롤러 유형 하나 방식 태도
특징
GV 시리즈 자유륜은 롤러와 함께 있습니다, 내측 레이스와 바깥 레이스 사이에 중심이 되는 것 수풀들에 의하여 실행됩니다.
토오크 력들은 샤프트에서 핵심에 의한 내측 레이스까지 전해집니다.
샤프트 허용한도는 h6이어야 합니다.
자유륜이 비 귀환 장치로서 사용될 때, 바깥 레이스에 고정된 수단은 2개 브라켓 사이에 끼어있어야 합니다 ; 그렇지 않았다면 핀은 삽입되어야 합니다
루프된 홀에서. 기계의 프레임에 잠겨질 때, 그것은 회전하는 자유륜을 막습니다.
만약 자유륜이 불연속 보내기로서 사용되면, 수단이 푸시로드를 위해 더 홀을 사용하거나 비슷하여 길게 첨부되어야 합니다. 여하튼, 과적하기를 회피합니다
수풀들, 수단이 축 방향 이동을 고려하기 위해 제거의 특정한 양을 받아야만 합니다.
자유륜은 이미 기름이 발라진 것으로 공급됩니다
차원과 능력
모델 |
dH7 밀리미터 |
D 밀리미터 |
L 밀리미터 |
B1 밀리미터 |
L1 밀리미터 |
b2 밀리미터 |
I2 밀리미터 |
I3 밀리미터 |
I4 밀리미터 |
중량 Kg |
최대 속도 |
토크 별거 안 해 |
항력 토크 Nm |
GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1)Tmax : 2x Tn
키리 DIN 6885
2)최대 허용 속도
