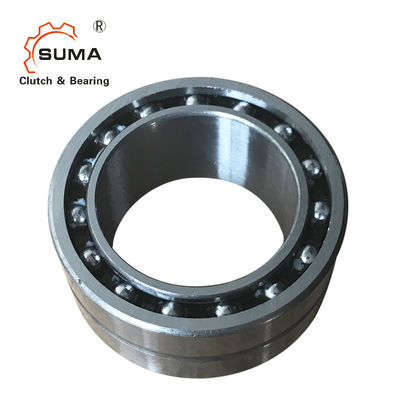

패키지 기계를 위한 FGK40 FGK45 FGK50 한 방법 자유륜 클러치 태도
특징
FGK 오버러닝 클러치는 다음과 같이 사용될 수 있습니다 :
1. 오버러닝 클러치
2. 백스톱 위기
3. 위기를 색인에 넣기
차원과 능력
타입 | 사이즈 |
TKN1) |
오버런닝스피드스 |
태도 시리즈
|
로드 | 중량 | |||||||
롤러 다인. |
볼 다인. |
롤러 스탯. |
볼 스탯. |
||||||||||
FGK |
D | 엔imax2) | 엔amax3) | C | C | C0 | C0 | D | L | R | |||
[밀리미터] | [Nm] | [min-1] | [min-1] | [N] | [N] | [N] | [N] | [밀리미터] | [밀리미터] | [밀리미터] | [킬로그램] | ||
20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0.5 | 0.09 | |
25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0.5 | 0.11 | |
30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0.5 | 0.13 | |
35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0.2 | |
40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0.3 | |
45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 | |
50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 |
기록
1) Tmax = 2 × TKN
>>는 선택 페이지 10 내지 13을 언급합니다
2) 내측 레이스 초과
3) 바깥 레이스 초과
>>는 장착과 유지 참조 페이지 16 내지 19를 언급합니다
장착과 결합
그림
