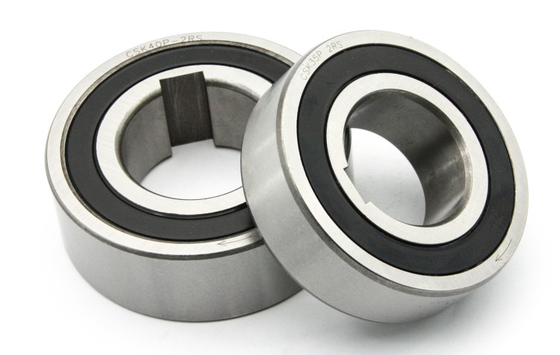

CSK17P CSK6203P 전기적 자전거 단방향 클러치 태도 17*40*12MM
페아루레스
기초적 CSK 모델, 타입 CSK뿐만 아니라..P는 내측 레이스에 키웨이를 특징으로 합니다.
이러한 이유로 그것은 k6 허용한도에 샤프트에 키입력될 수 있습니다. 바깥 레이스는 여전히 N6 허용한도에 대한 조밀 하우징으로 가압되어야 합니다.
CSK..PP는 양쪽 안쪽이고 외부 레이스에 키웨이를 특징으로 합니다. 추천된 장착 공차는 샤프트 위의 h6과 조밀 하우징에서 H6입니다. 또한 주변 또는 작동 온도가 더 레인지 +5' C에서 +60' C 밖일 때 우리에 연락하세요.
CSK 한 방법 베어링 계열은 작은 광선의 섹션 높이를 가지고 있고, 또한 일반적으로 한 방법 태도 또는 역회전 방지 태도로 알려집니다. 한 방법 태도는 원 디렉션에서 샤프트와 주택 사이에 토크를 전하고 반대 방향으로 자유로운 모션을 허락하도록 설계됩니다.
차원과 능력
타입 | 사이즈 | 베어링 계열 | 베어링 부하 | 중량 | 항력 토크 | |||||||
원동력 | 정전기 | |||||||||||
CSK..P | D | TKN1) | 나맥스 | D | L | 비 | T | C | C0 | TR | ||
[밀리미터] | [Nm] | [min-1] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [kN] | [kN] | [킬로그램] | [n텀] | ||
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |||
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |||
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |||
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |||
25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |||
30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |||
35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0.3 | 5.8 | |||
40 | - | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0.5 | 7 | |||
CSK..PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0.6 | 7.4 | 3.42 | 0.06 | 0.9 |
17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7.9 | 3.8 | 0.07 | 1.1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1.5 | 9.4 | 4.46 | 0.11 | 1.3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10.7 | 5.46 | 0.14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11.7 | 6.45 | 0.21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2.5 | 12.6 | 7.28 | 0.3 | 5.8 | |
40 | - | 325 | 3000 | 80 | 22 | 10 | 3 | 15.54 | 12.25 | 0.5 | 7 | |
CSK..P-2RS | 12 | - | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | ||
15 | - | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | |||
17 | - | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | |||
20 | - | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | |||
25 | - | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | |||
30 | - | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | |||
35 | - | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0.4 | 8.2 | |||
40 | - | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0.6 | 10 |
