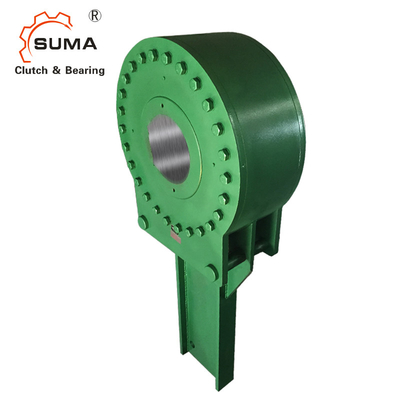

높은 토크 전달 기능이 있는 BC90MA 홀드백 백스톱 클러치
Holdback Backstop Clutch의 기술 데이터
SUMA 자동 백스톱은 경사 컨베이어 또는 수직 엘리베이터를 중력 가속 역폭주의 위험으로부터 보호하도록 설계된 정밀 제작된 안전 장치입니다.신뢰할 수 있는 보호와 가능한 가장 긴 서비스 수명을 보장하려면 Marland 백스톱의 설치, 윤활 및 유지 관리에 대해 다음 권장 사항을 준수하는 것이 중요합니다.장치를 받는 즉시 운송 중 손상이 있는지 주의 깊게 검사하고 파손이 발견되면 운송 회사에 즉시 보고하십시오.장치에 부착된 모든 태그와 게시판은 장치를 작동하기 전에 주의 깊게 읽어야 하며 나중에 참조할 수 있도록 정리해야 합니다.
치수 및 용량홀드백 백스톱 클러치의
백스톱 크기 |
토크 Nm |
정격 토크 파운드피트 |
최대 RPM |
로드 "L" 킬로그램 |
로드 "L" 파운드 |
최대* 보어 mm | 최대* 보어 인. |
최대* 보어 키홈 mm |
최대* 보어 키홈 안에. |
선박 중량 Kgs. | 선박 중량 lbs. |
3MA | 4067 | 3,000 | 300 | 510 | 1,120 | 75 | 2.94 | 20 x 4.9 | .75 x .25 | 46 | 100 |
6MA | 8135 | 6,000 | 250 | 920 | 2,000 | 95 | 3.69 | 25×5.4 | .88 x .31 | 69 | 150 |
12MA | 16270 | 12,000 | 210 | 1325년 | 2,880 | 115 | 4.50 | 32x7.4 | 1.00 x .38 | 100 | 220 |
18MA | 24405 | 18,000 | 180 | 1776년 | 3,860 | 140 | 5.44 | 36x8.4 | 1.25 x .44 | 152 | 330 |
백스톱 크기 | ㅏ | 비 | 씨 | 디 | 이자형 | 에프 | G | |||||||
mm | 안에. | mm | 안에. | mm | 안에. | mm | 안에. | mm | 안에. | mm | 안에. | mm | 안에. | |
3MA | 210 | 8.25 | 143 | 5.62 | 146 | 5.75 | 64 | 2.50 | 76 | 삼 | 813 | 32 | 105 | 4.12 |
6MA | 248 | 9.75 | 165 | 6.50 | 169 | 6.62 | 70 | 2.75 | 102 | 4 | 914 | 36 | 124 | 4.87 |
12MA | 292 | 11시 50분 | 203 | 8.00 | 178 | 7.00 | 83 | 3.25 | 127 | 6 | 1270 | 50 | 146 | 5.75 |
18MA | 343 | 13시 50분 | 235 | 9.25 | 189 | 7.44 | 92 | 3.62 | 152 | 6 | 1422년 | 56 | 168 | 6.6 |
백스톱 크기 |
토크 NM |
정격 토크 파운드피트 |
최대 RPM |
로드 "L" 킬로그램 |
로드 "L" 파운드 |
최대* 보어 mm | 최대* 보어 인. | 최대* 보어 키 홈 mm |
최대* 보어 키홈 안에. |
선박 중량 Kgs. | 선박 중량 lbs. |
27MA | 36607 | 27,000 | 150 | 2259 | 4,910 | 165 | 6.50 | 40×9.4 | 1.50 x .50 | 207 | 450 |
45MA | 61012 | 45,000 | 135 | 3450 | 7,500 | 180 | 7 | 45×10.4 | 1.75 x .56 | 276 | 600 |
63MA | 85417 | 63,000 | 120 | 4462 | 9,700 | 205 | 8 | 50×11.4 | 2.00 x .69 | 381 | 830 |
90MA | 122024 | 90,000 | 105 | 6072 | 13,200 | 235 | 9 | 56×12.4 | 2.50 x .75 | 520 | 1,130 |
135MA | 183035 | 135,000 | 90 | 8464 | 18,400 | 265 | 10 | 63x12.4 | 2.50 x .87 | 690 | 1,500 |
180MA | 244047 | 180,000 | 80 | 10580 | 23,000 | 300 | 11.75 | 70x14.4 | 3.00 x 1.00 | 966 | 2,100 |
백스톱 크기 | ㅏ | 비 | 씨 | 디 | 이자형 | 에프 | G | |||||||
mm | 안에. | mm | 안에. | mm | 안에. | mm | 안에. | mm | 안에. | mm | 안에. | mm | 안에. | |
27MA | 384 | 15.12 | 254 | 10.00 | 222 | 8.75 | 98 | 3.87 | 178 | 7 | 1676년 | 66 | 191 | 7.50 |
45MA | 445 | 17시 50분 | 289 | 11.37 | 235 | 9.25 | 105 | 4.12 | 203 | 8 | 1829년 | 72 | 216 | 8.50 |
63MA | 498 | 19.62 | 311 | 12.25 | 244 | 9.62 | 127 | 5.00 | 254 | 10 | 1981년 | 78 | 244 | 9.62 |
90MA | 584 | 25.75 | 362 | 14.25 | 276 | 10.87 | 140 | 5.50 | 305 | 12 | 2083년 | 82 | 270 | 10.62 |
135MA | 654 | 30.37 | 406 | 16.00 | 314 | 12.37 | 143 | 5.62 | 381 | 15 | 2235 | 88 | 308 | 12.12 |
180MA | 772 | 34.50 | 419 | 16.50 | 330 | 13.00 | 159 | 6.25 | 457 | 18 | 2388 | 94 | 349 | 13.75 |
마운팅 및 커플링홀드백 백스톱 클러치의
컨베이어가 감속하고 캠이 정지하면 스프링 작동식 롤러 케이지(그림 1)가 이미 롤러를 접촉 영역에 배치한 것입니다.모든 롤러는 균일하게 맞물리고 상대 위치를 정확하게 유지하여 균일한 하중 분포를 보장하도록 긍정적으로 안내되었습니다.그런 다음 롤러는 정밀 연마된 캠 평면 표면과 외부 레이스의 내경 사이에서 압축됩니다.롤러와 결합하기 위해 캠과 외부 레이스 사이의 상대 운동이 필요하지 않습니다.백스톱이 "결합" 또는 "백스톱" 상태에 있을 때 캠, 롤러 및 외부 레이스는 상대적으로 고정되어 있으므로 위축되지 않습니다.r 정상 표 등급 내에서 사용되는 경우.
설치 세부홀드백 백스톱 클러치의
Marland 백스톱은 쉬운 현장 설치를 위해 보어와 샤프트 사이에 여유 공간이 있습니다.키는 측면에서만 "드라이브 타이트"에 맞아야 합니다.결과적으로 모든 백스톱에 대해 축 축 유지 방법이 필요합니다.이를 수행하는 가장 좋은 방법은 요청 시 Marland에서 제공할 수 있는 세트 칼라를 사용하는 것입니다.
