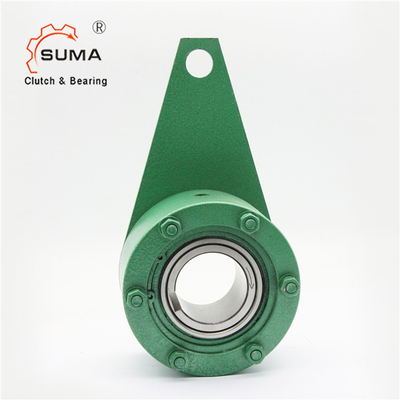

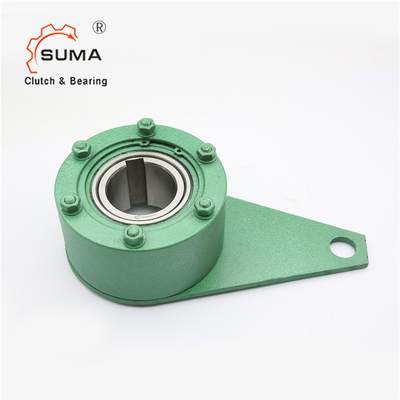

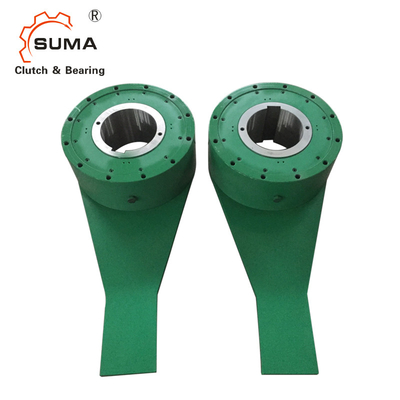

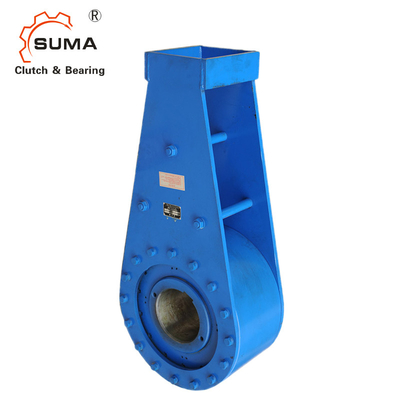

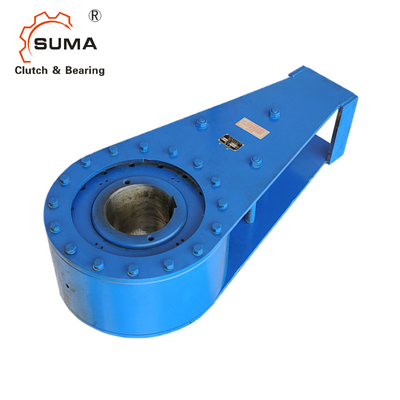

NYD160 NJ160 ND250 일방 자유바퀴 클러치 베어링
버크네트 엘리베이터 서스톱 클러치
NYD NJ 백스톱의 특징
NJ ((NYD,ND) 는 토크 팔을 가진 구슬 베어링 지원이 없습니다. 백스톱은 샤프트 또는 샤프트 끝을 통해 배치됩니다.
백스톱 NJ는 다음과 같이 사용됩니다.
백스톱저속 애플리케이션을 위해
타코니트 밀폐 는 더럽고 먼지 가 있는 상태 에서 뒷지판 을 보호 한다.
모델 NJ65-NJ450
크기와 용량
종류 | 용량 | 내성 경주 최대 속도 | 당기 톱크 | 지루함 | 크기 (mm) | 무게 | ||||||||
N.m | r/min | N.m | mm | A | B | D | H | h1 | Φ | h | L | L1 | 1kg | |
ND16 (NJ65) | 1600 | 150 | 4 | 50~65 | 50 | 6 | 160 | 226 | 16 | 13.5 | 30 | 85 | 106 | 13.5 |
ND25 (NJ75) | 2500 | 5 | 60~75 | 65 | 170 | 269 | 19 | 16.5 | 35 | 16.1 | ||||
ND60 (NJ85) | 6000 | 8 | 70-85 | 95 | 9 | 210 | 329 | 29 | 20.5 | 45 | 110 | 135 | 29.2 | |
ND80 (NJ95) | 8000 | 10 | 80-95 | 105 | 230 | 382 | 32 | 55 | 138 | 37.2 | ||||
ND110 (NJ110) | 11000 | 15 | 90~110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46.2 | ||
ND160 (NJ130) | 16000 | 100 | 20 | 100~130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82.8 | ||
ND250 (NJ160) | 25000 | 35 | 120-160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
ND380 (NJ200) | 38000 | 45 | 160~200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
ND500 (NJ220) | 50000 | 80 | 75 | 160~220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
ND650 (NJ230) | 65000 | 80 | 85 | 180 ~ 240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
ND900 (NJ250) | 90000 | 50 | 95 | 180~250 | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
ND1250 (NJ270) | 125000 | 100 | 200~270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
ND1800 (NJ300) | 180000 | 110 | 230~300 | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
ND2700 (NJ320) | 270000 | 140 | 250~320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
ND3200 (NJ350) | 320000 | 160 | 250 ~ 350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955 | |||
ND5200 (NJ420) | 520000 | 220 | 320~420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
ND7000 (NJ450) | 700000 | 250 | 350-450 | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 |
장착
역동 모멘트는 모멘트 팔에 의해 억제됩니다. 모멘트 팔은 위치에 클램프되어서는 안 됩니다. 축 및 방사선 방향으로 0.5 인치 플레이가 있어야합니다.
NJ 백스톱은 클리어스 핏을 위해 공급됩니다. 내부 링에 세트 스크루가 축적 보유를 위해 제공되며, 샤프트 칼라가 필요하지 않습니다.
