RSCI180 RSCI180M RSCI 180 II 백스톱 클러치 오버런닝 클러치 스프래그 일방 베어링
  • RSCI180 RSCI180M RSCI 180 II 백스톱 클러치 오버런닝 클러치 스프래그 일방 베어링
  • RSCI180 RSCI180M RSCI 180 II 백스톱 클러치 오버런닝 클러치 스프래그 일방 베어링
  • RSCI180 RSCI180M RSCI 180 II 백스톱 클러치 오버런닝 클러치 스프래그 일방 베어링
  • RSCI180 RSCI180M RSCI 180 II 백스톱 클러치 오버런닝 클러치 스프래그 일방 베어링
  • RSCI180 RSCI180M RSCI 180 II 백스톱 클러치 오버런닝 클러치 스프래그 일방 베어링

RSCI180 RSCI180M RSCI 180 II 백스톱 클러치 오버런닝 클러치 스프래그 일방 베어링

Place of Origin CHINA
브랜드 이름 SUMA
인증 ISO SGS
Model Number RSCI 180
제품 상세정보
제품 이름:
백스톱 클러치 RSCI80
소재:
GCr15 베어링 강철
크기:
120*210*70mm
토크 용량:
4500Nm
회전 속도:
4000RPM
Warranty:
1 Year
단일 가중치:
12.5kg
OEM:
받아들여
지불과 운송 용어
최소 주문 수량
1
가격
USD260-USD350 PER PIECE
포장 세부 사항
목재 케이스
배달 시간
7~10일
지불 조건
L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 페이팔
공급 능력
한달에 1000PCS
제품 설명

               RSCI180 RSCI180M RSCI 180 II 백스톱 클러치 오버런닝 클러치

스프래그 일방용 베어링



RSCI 후방 클러치의 특징



RSCI 타입은 내부 레이스가 회전하는 스프래그 타입의 자유바퀴에서 원심 승강기입니다. 내부 레이스만 자유바퀴를 위해 설계되었습니다. 그것은 자기 지원되지 않는 유형입니다.
내면 및 외면 레이스의 동심성을 보장하기 위한 베어링이 제공되어야 합니다. 뒷면처럼 축적 및 방사성 부하를 지원합니다.

농도 및 유출 제한을 준수해야합니다. RSCI 유형은 현재 전력 전송 장비에 사용되는 모든 유형의 윤활료를 허용합니다.이 자유 바퀴는 별도의 윤활 없이 gearbox에 직접 장착 할 수 있습니다.기름 안개는 일반적으로 충분합니다. 유닛이 대부분 전기 모터와 같은 과잉 상태에서 작동하는 경우 기름 윤활이 허용 될 수 있습니다.
백스톱으로 사용될 때, 초과속도가 특성 표에 명시된 최소속도 이하로 떨어지지 않도록 확인해야 한다.

크기와 용량RSCI 후방 클러치



종류 크기   속도   - 아니   무게

RS

CI

dH7

TK

N1)

n

최대

2)

n

imin3)

n

imax4)

D) D1h6 D2H7 D3 D4 z L I1 I4 f*45° dmin m tmin I2 I3

RS

CI

F8
mm Nm 미니-1 미니-1 미니-1 mm mm mm mm     mm mm mm mm mm mm mm mm mm mm 1kg 1kg
20 212 315 750 15000 90 36 66 78 M6 6 35 35 25 0 0.8 52 5 1 8 16 1.5 0.3
25 319 300 725 14000 95 40 70 82 M6 6 35 35 25 0 1 56 5 1 8 16 1.6 0.4
30 375 290 700 11000 100 45 75 87 M6 6 35 35 25 0 1.5 62 5 1 8 16 1.8 0.4
35 550 280 670 11000 110 50 80 96 M6 8 35 35 25 0 1.5 66 5 1 8 16 2.1 0.5
40 800 260 630 8000 125 60 90 108 M8 8 35 35 25 0 1.5 76 5 1 10 21 2.7 0.7
45 912 255 610 7000 130 65 95 112 M8 8 35 35 25 0 1.5 82 5 1 10 21 2.9 0.9
50 1400 235 560 6000 150 80 110 132 M8 8 40 40 25 0 1.5 100 7.5 1 10 21 4.3 1
60 2350 210 510 6000 175 85 125 155 M10 8 60 50 36 5 2 110 12 2 12 35 6.5 1.8
70 3050 195 470 4000 190 100 140 165 M10 12 60 50 36 5 2 120 12 2 12 35 8.6 1.9
80 4500 180 440 4000 210 120 160 185 M10 12 70 60 36 5 2 140 17 3 12 35 12.5 2.6
80M 5800 155 375 4000 210 120 160 185 M10 12 70 60 46 5 2 140 12 2 12 35 13.1 2.6
90 5600 170 410 3000 230 140 180 206 M12 12 80 70 36 5 2.5 165 22 3 12 35 17.4 3
90M 8700 145 350 3000 245 140 180 206 M12 12 80 70 46 5 2.5 160 17 2 12 35 18.3 3
100 10500 145 355 3000 290 140 210 258 M16 12 90 80 52.6 5 2.5 180 18.6 3 15 37 28 5
100M 16000 140 340 2400 290 170 210 258 M16 12 90 80 63 5 2.5 200 13.5 2 12 35 30 5
130 15750 135 330 2400 322 170 240 278 M16 12 90 80 52.6 5 3 210 18.6 3 15 37 35

6



RSCI .jpg

참고:

1) Tmax = 2 × T KN

2) 이 최대 허용 토크 전송 속도 nmax는 토크 전송 시 초과되어서는 안 됩니다.

3) 이 최저 허용되는 초과 속도는 연속적인 작동에서 최소적으로 감소해서는 안됩니다.
요청에 따라 이 최소속도 감소 가능

4) 내부 레이스는 DIN 6885에 키웨이를 초과합니다.1

5) 허용성 +1

커버 F8은 별도로 주문해야 합니다.

장착

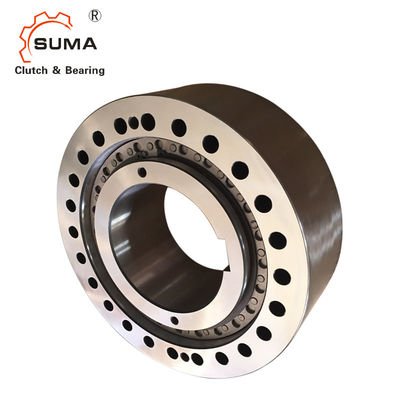

사진RSCI 후방 클러치

RSCI180 RSCI180M RSCI 180 II 백스톱 클러치 오버런닝 클러치 스프래그 일방 베어링 2
RSCI180 RSCI180M RSCI 180 II 백스톱 클러치 오버런닝 클러치 스프래그 일방 베어링 3
