제품 상세 정보:
|
| 제품명: | 백스톱 클러치 베어링 BS450 | 재료: | Gcr15 베어링 강철 |
|---|---|---|---|
| OD: | 1090mm | 토크 용량: | 980000Nm |
| 단위중량: | 340.2kg | 보증: | 1년 |
| 회전 속도: | 250rpm | OEM: | 수용하다 |

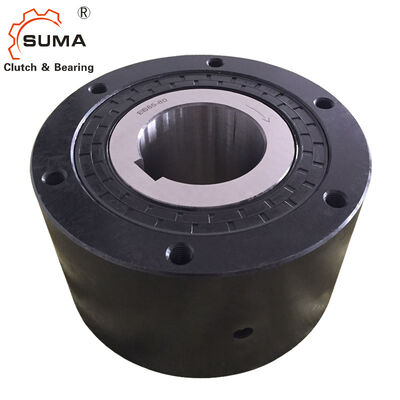

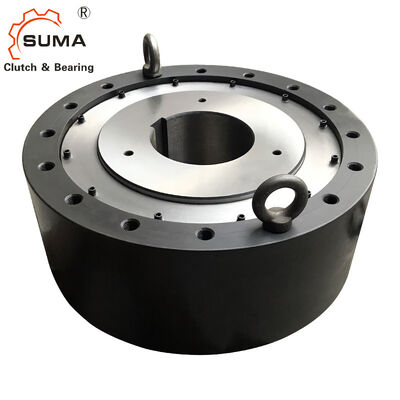

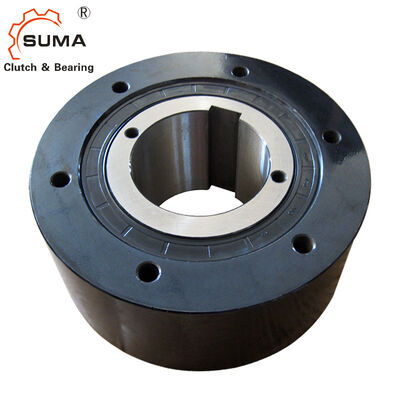

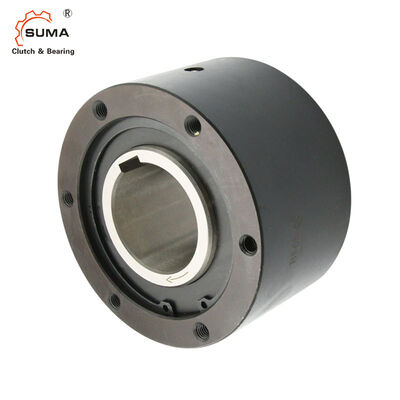

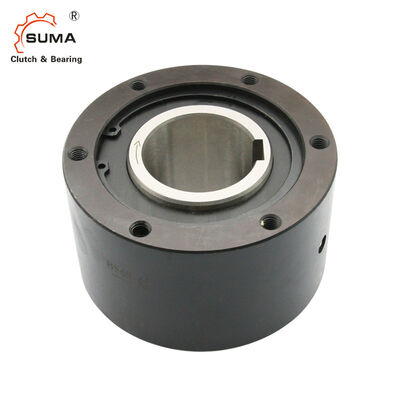

시멘트 공장용 BS425 BS450 980000Nm 토크 전달 프리휠 백스톱 클러치
특징
BS 시리즈 캠 클러치는 저속 컨베이어 헤드 샤프트의 역회전을 방지해야 하는(백스톱핑) 용도에 적합합니다.
1. 컨베이어 또는 펌프의 저속에서 역방향 회전을 방지하기 위해.
2. 설치 전에 BS 캠 클러치의 내륜 회전 방향(내륜의 화살표로 표시됨)이 컨베이어의 회전 방향과 동일한지 확인하십시오.
3. 10.9 등급 이상의 볼트를 사용하여 토크 암을 BS 캠 클러치에 단단히 설치하십시오. 토크 암 표면과 외륜 측면의 접촉이 수평이고 먼지가 없는지 확인하십시오.
치수 및 용량
모델
토크
용량 |
A 최대. B |
(r/min) 내륜 드래그 토크 |
(Nm) A B |
C |
PCD |
D |
E S |
H-M |
T.H.S.XP-수량 |
G.F.H. (크기) 무게 (kg) |
24,500 |
| 350 | 0.58 | 64 | 90 | 45 | 85 | 45 | — | M 6 ×P1.0×4 | 2.1 | BS50 | 784 |
| 300 | 0.98 | 115 | 125 | 70 | 110 | 70 | 150 | — | 4.0 | BS65 | 1570 |
| 340 | 3.92 | 90 | 160 | 85 | 140 | 100 | 20 | 85 | 13.1 | BS85 | 2450 |
| 300 | 5.88 | 115 | 170 | 85 | 150 | 100 | 145 | 150 | 13.1 | BS85 | 5880 |
| 300 | 7.84 | 115 | 210 | 110 | 185 | 150 | 30 | 110 | 68 | BS95 | 7840 |
| 250 | 9.8 | 115 | 230 | 110 | 290 | 150 | 135 | 220 | 68 | BS110 | 10800 |
| 250 | 14.7 | 115 | 270 | 110 | 220 | 150 | M20xP2.5-10 | 145 | 68 | BS135 | 15700 |
| 200 | 19.6 | 135 | 320 | 130 | 360 | 220 | 30 | M16 ×P2.0× 8 | 68 | 유형 | 토크 용량 |
| (Nm) |
최대 오버러닝 B |
내륜 드래그 토크 |
(Nm) A B |
C | PCD | D |
E S |
H-M | T.H.S.XP-수량 |
G.F.H. (크기) Q. of G. |
(kg) |
BS 160 24,500 |
| 100 | 34.3 | 150 | 360 | 130 | 535 | 220 | 40 | M20xP2.5-10 | PT 1/4 | 0.12 | BS425 | 37,200 |
| 100 | 44.1 | 150 | 430 | 145 | 380 | 265 | 40 | M22xP2.5- 8 | PT 1/4 | 0.14 | BS425 | 49,000 |
| 80 | 73.5 | — | 500 | 230 | 420 | 290 | 40 | 470 | PT 1/4 | 0.8 | BS425 | 88,200 |
| 50 | 93.1 | 450 | 600 | 290 | 530 | 470 | 50 | M24xP3.0-16 | 450 | 1.2 | BS425 | 123,000 |
| 50 | 98 | 450 | 650 | 290 | 575 | 470 | 50 | M24xP3.0-16 | 450 | 1.2 | BS425 | 176,000 |
| 50 | 108 | 450 | 780 | 290 | 690 | 470 | 60 | M30xP3.5-16 | PT 1/4 | 1.3 | BS425 | 265,000 |
| 50 | 137 | 450 | 850 | 320 | 750 | 360 | 70 | M36xP4.0-16 | — | 1.5 | BS425 | 314,000 |
| 50 | 157 | 450 | 930 | 360 | 815 | 535 | 70 | M36xP4.0-16 | — | 1.5 | BS425 | 510,000 |
| 50 | 216 | 450 | 1,030 | 450 | 940 | 480 | 70 | M36xP4.0-18 | — | 오일 6,000ml | 장착 및 커플링 | 686,000 |
| 50 | 245 | 450 | 1,090 | 480 | 990 | 645 | 80 | M42xP4.5-18 | — | 오일 7,000ml | 장착 및 커플링 | 4. 권장 샤프트 공차는 h7 또는 h8입니다. |
6. 샤프트에 설치할 때는 항상 평행 키를 사용하고 엔드 플레이트로 BS 캠 클러치를 샤프트에 고정하십시오. 테이퍼 키는 절대 사용하지 마십시오.
7. BS160 이상 모델(그리스 윤활 방식)을 설치할 때, 4개의 오일 플러그 중 하나를
직접 하단 위치에 놓으십시오. 이렇게 하면 청소를 위해 그리스를 쉽게 배출할 수 있습니다.
8. 샤프트가 회전하는 동안 토크 암 끝은 회전 방향으로 어느 정도 흔들립니다. 토크 암 끝을 회전 방향으로만 지지하되, 어느 정도 자유롭게 흔들리도록 하십시오. 토크 암 끝이 단단히 고정되면(설치 다이어그램 참조), 클러치 내부가 뒤틀려 부품이 손상될 수 있습니다.
9. BS30 ~ BS200 모델의 경우 한쪽에 하나의 토크 암으로 충분하지만, 220 ~ BS450 모델의 경우 양쪽에 각각 하나의 토크 암을 사용하십시오. 클러치 중심을 통해 힘이 전달되도록 토크 암을 균등하게 설치하십시오.
10. BS 캠 클러치용 토크 암은 표준화되어 있습니다.
