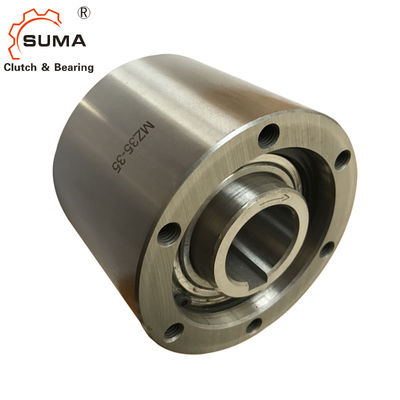

기계류를 출력하기 위한 캠 클러치를 오버런하는 MZ20 한 방법

기본 정보
원래 장소: 중국
브랜드 이름: SUMA
인증: ISO SGS
모델 번호: MZ20
최소 주문 수량: 1
가격: USD90-USD120 PER PIECE
포장 세부 사항: 카톤 박스 / 나무상자
배달 시간: 7-15 일
지불 조건: L/C, D/A, D/P, T/T, 서부 동맹, Paypal
상품 이름: MZ20을 지니는 오버러닝 클러치 지원받는 것으로 지탱하기:
재료: 방위 강철 GCR15 사이즈: 20*80*67mm
토크 수용량: 323Nm 보증: 1년이요
패키지: 카톤 박스 / 나무상자 OEM: 받아들이세요
하이 라이트:

Overrunning Custom Made Bearings

,

MZ20 Custom Made Bearings

,

MZ20 Custom Bearings

기계류를 출력하기 위한 캠 클러치를 오버런하는 MZ20 한 방법



특징

2를 사용하여 지원받는 것으로 지탱하면서, 타입 MZ는 봉인한 스프래그 타입 자유륜입니다..ZZ 시리즈 그리스 루브루카티드 태도. 유닛은 설치가 준비되어 기름을 친 그리스를 전해집니다. MZ 유닛은 다양한 적용에서 사용되기 위해, 다목적으로서 의도됩니다. 전형적 탑재 배치는 다음 페이지에 보여집니다. 내측 레이스는 샤프트에 키입력됩니다. 바깥 레이스의 내경은 연결 부분 (필름의 구멍이 걸리는 톱니바퀴, 도르래, 기어, 토크 arm...)를 위한 증가하는 등록으로서 사용되어야 합니다. 증가하는 꼭지는 g6 허용한도에 있어야 합니다.



기술 데이터

항목 MZ20
재료 GCr15
구멍 dia. 20 밀리미터
외부 dia. 80 밀리미터
67 밀리미터
토크 용량 323 N.m
항력 토크 0.29 N.m
중량 2 킬로그램
패키지 카톤 박스, 나무상자 또는 당신의 요구조건으로서




차원과 능력


모델

토크 용량

(Nm)

항력 토크

(Nm)

맥스 오버러닝

(r/min)

맥스 인덱싱

(cycle/nin)



구멍

사이즈


A




(M6)



PCD


H-M No.of
나사산이 있는 구멍
×Size ×Pitch

중량
(킬로그램)
내측 레이스 바깥 레이스 Dia.
(H7)

방식

MZ15 186 0.2 2200 900 150 15 5×2.3 62 60 68 25 47 5.5 58 10 6-M5×0.8 1.4
MZ17 215 0.2 2000 800 150 17 5×2.3 66 64 75 28 52 6.3 64 10 6-M5×0.8 1.8
MZ20 323 0.29 1900 700 150 20 6x2.8 67 65 80 30 55 7.6 68 12 6-M6×1.0 2.0
MZ30-22 735 0.39

1800



500 150 22 6x2.8
82

80

100

45

75

8.9

88

16

6-M8×1.25

3.7
MZ30-25 25 8×3.3
MZ30 30 10×3.3
MZ35 1080 0.49 1700 300 150 35 10×3.3 87 85 110 50 80 8.7 95 16 6-M8×1.25 4.8
MZ45-40 1620 0.69 1700 300 150 40 12×3.3 92
90

125

60

95

8.4

110

16

8-M8×1.25

6.2
MZ45 45 14×3.3
MZ60-50 2110 0.98 1600 250 150 50 14×3.8 102 100
155

80

125

9.1

140

16

8-M8×1.25

10.2
MZ60-55 55 16×4.3
MZ60 60 18×4.4
MZ70-65 3040 1.27 1300 250 150 65 18×4.4
105

103

175

95

145

8.6

162

16

8-M8×1.25

13.2
MZ70 70 20×4.9



장착과 결합




그림

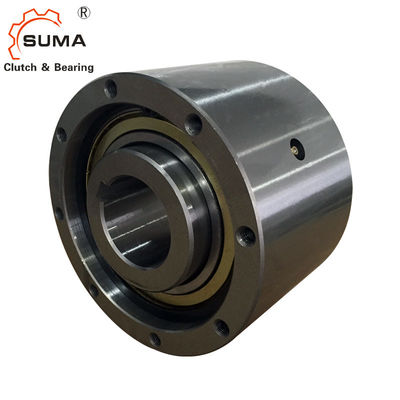

기계류를 출력하기 위한 캠 클러치를 오버런하는 MZ20 한 방법 2

기계류를 출력하기 위한 캠 클러치를 오버런하는 MZ20 한 방법 3
