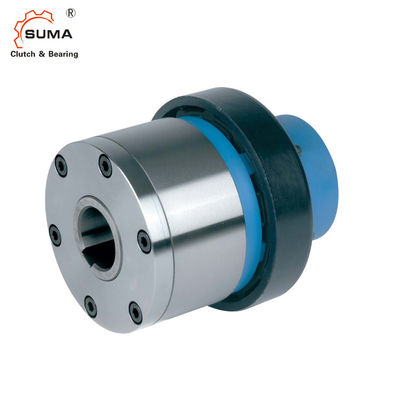

GCr15 인덱스링 자유륜 클러치를 오버런하는 ESG2

기본 정보
원래 장소: 중국
브랜드 이름: SUMA
인증: ISO SGS
모델 번호: RIZ30 ESG2
최소 주문 수량: 1
가격: USD50-USD130 PER PIECE
포장 세부 사항: 카톤 박스
배달 시간: 7-10 일
지불 조건: L/C, D/A, D/P, T/T, 서부 동맹, Paypal
공급 능력: 달 당 1000pcs
상품 이름: RIZ30 ESG2를 지니는 오버러닝 클러치 재료: Gcr15 방위 강철
단위 중량: 5KG 보증: 1년이요
오버러닝 속도: 9000RPM 토크 수용량: 80Nm
Oem: 받아들이세요 공항: 상해 닝보
하이 라이트:

ESG2 Freewheel Clutch

,

Indexing Freewheel Clutch

,

Indexing One Way Sprag

GCr15 인덱스링 자유륜 클러치를 오버런하는 ESG2

특징

타입 RIZ..ESG2는 내측 레이스가 오버런하고 있을 때 원심력 이륙 스프래그 타입 자유륜입니다. 오직 이 레이스만을 환류 소자를 위해 설계됩니다.
그것은 클러치 어플리케이션을 오버런해서 설계된 자체 포함 유닛입니다. 일반적으로 오버러닝 고속이 높지만, 그러나 드라이브 속도가 낮고, 식탁에 명시된 최대 구동 속도를 초과하지 않는 서행 드라이브에 사용했습니다.
그것은 ES 일래스틱 커플링과 표지 G2를 갖춘 종류 RIZ (>>가 더 많은 정보를 원하면 페이지 84를 봅니다) 입니다. es 타입은 다수의 애플리케이션을 위해 경제적이고 적당한 울퉁불퉁한 결합입니다.
내측 레이스는 오버런할 것이고, 주도 기계 샤프트에 연결될 것입니다. 질서있는 완료, 유닛이 전달될 때 그리스는 기름을 쳤고 각각 수평선상 수직 설치를 위해 준비합니다.

차원과 능력

GCr15 인덱스링 자유륜 클러치를 오버런하는 ESG2 0

타입 사이즈









속도





중량
RIZ..ESG2 dH7 ES TKN nmax1) nmin2) nmax3) dK1H7 L1 b1
[밀리미터]   [Nm] [min-1 ] [min-1 ] [min-1 ] [밀리미터] [밀리미터] [밀리미터] [밀리미터] [킬로그램]
30 10 80 290 700 9000 10.. 45 100 68 17 5
35 16 250 280 670 8500 10.. 50 110 74 19 6.6
40 25 400 260 630 7500 15.. 55 125 86 22 9.9
45 40 625 255 610 6700 20.. 60 130 86 26 11.3
50 63 1000 235 560 6000 20.. 70 150 94 30 16.7
60 100 1600 210 510 5300 25.. 75 170 114 35 24
70 160 2500 195 470 4000 30.. 80 190 134 41 32.5
80 400 5000 155 375 4000 45.. 100 210 144 56 52
90 630 7500 145 350 3000 60.. 120 230 158 64 78
100 1000 12500 140 340 2400 75.. 140 270 182 75 136
130 1600 20000 130 320 2400 90.. 160 310 212 85 199

기록

1) 토크를 전할 때 이 최대 허용치 토르크 전송 속도 N막스는 초과되지 않아야 합니다

2) 내측 레이스

이 최소 허용 오버러닝 속도 엔 분은 연속작동 하에서 감소되지 말아야 합니다.

청구하는 대로 이 최저 속도의 가능한 감축

3) 내측 레이스

키웨이가 6885.11을 울립니다

미안하지만, 명령할 때 화살 A로부터 보인 D K 보어 지름과 회전방향을 상세화하세요 :R 내측 레이스

반시계 방향 >>에서 시계 바늘 방향, L 내측 레이스 초과에서 초과는 장착과 정비 지침을 언급합니다

실장 예
GCr15 인덱스링 자유륜 클러치를 오버런하는 ESG2 1
그림
   GCr15 인덱스링 자유륜 클러치를 오버런하는 ESG2 2
GCr15 인덱스링 자유륜 클러치를 오버런하는 ESG2 3
