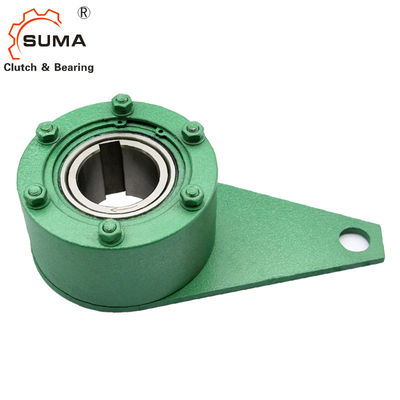

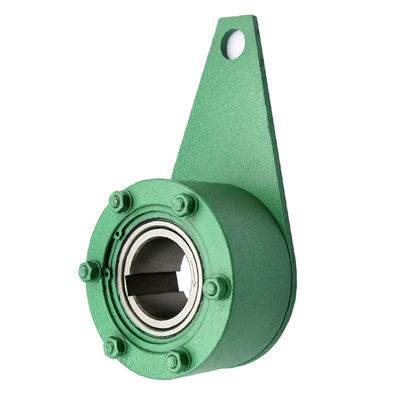

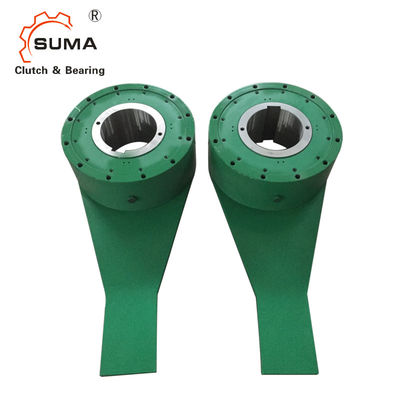

BS75R GCr15 1 지향성인 180 RPM 오버러닝 클러치
특징
BS-R 시리즈는 쉬운 주유 유지를 제공합니다.
1. 옳은 방향에서 컨베이어 샤프트 안으로 v-링을 사전에 삽입하세요.
2. 안전하게 BS 캠 클러치를 샤프트에 설치하세요. 단지 내측 레이스의 단부면에 대한 압력을 가하세요
샤프트 위에 BS 캠 클러치를 삽입할 때. 직접적으로 망치로 내측 레이스를 때리거나 압력을 가하지 마세요
바깥 레이스에. (설치와 용법을 위한 페이지 13을 언급하세요)
3. 내측 레이스와 포장의 단부면에게, 공급된 방수제를 적용하고, 그렇게 하기 위해 BS 캠 클러치 대를 고치세요
끝판과 컨베이어 샤프트. 동시에 오일 누출을 방지하기 위해 각각 볼트에 밀봉 와셔를 사용하세요.
차원과 능력
모델 |
토크 능력 (N·m) |
구멍 지름 범위 |
맥스. 오버러닝 (r/m) 내측 레이스 |
A |
비 |
C |
PCD E |
F |
G |
H |
K |
L |
M |
엔 |
P |
큐 |
R |
BS65R | 1,570 | 40to65 | 200 | 90 | 160 | 85 | 140 | 115 | 50 | 6 | 9.5 | 306 | 210 | 16 | 50 | 13.5 | 90 |
BS75R | 2,450 | 50 to75 | 180 | 90 | 170 | 85 | 150 | 125 | 50 | 6 | 9.5 | 354 | 250 | 19 | 65 | 16.5 | 100 |
BS85R | 5,880 | 60 to85 | 180 | 115 | 210 | 110 | 185 | 140 | 60 | 9 | 11 | 434 | 300 | 29 | 95 | 20.5 | 115 |
BS95R | 7,840 | 70 to95 | 170 | 115 | 230 | 110 | 200 | 160 | 60 | 9 | 12.5 | 497 | 350 | 32 | 105 | 20.5 | 130 |
BS110R | 10,800 | 80 내지 110 | 170 | 115 | 270 | 110 | 220 | 180 | 60 | 12 | 14 | 560 | 385 | 40 | 110 | 26 | 140 |
BS135R | 15,700 | 90 내지 135 | 120 | 135 | 320 | 130 | 280 | 230 | 60 | 12 | 14 | 666 | 470 | 36 | 120 | 26 | 180 |
모델 |
토크 능력 (N·m) |
구멍 지름 범위 |
운영 레이스 |
A |
비 |
C |
PCD E |
F |
G |
L |
나 |
J |
R |
P |
큐 |
민 |
맥스 |
BS160R | 24500 | 100 내지 160 | 100 | 135 | 360 | 130 | 315 | 255 | 60 | 19 | 16 | 120 | 32 | 792 | 580 | 108 | 95 |
BS200R | 37200 | 100 내지 200 | 100 | 150 | 430 | 145 | 380 | 310 | 60 | 19 | 21 | 130 | 43 | 838 | 623 | 182 | 155 |
모델 |
토크 능력 (N·m) |
구멍 지름 범위 |
운영 레이스 |
A |
비 |
C |
PCD E |
F |
G |
나 |
L |
M |
엔 |
오우 |
P |
큐 |
민 |
맥스 |
BS 220R | 49000 | 150 내지 220 | 80 | 235 | 500 | 230 | 420 | 296 | 95 | 35 | 12 | 259 | 311 | 238 | 1070 | 820 | 347 | 310 |
BS 250R | 88200 | 175 내지 250 | 50 | 295 | 600 | 290 | 530 | 355 | 125 | 35 | 12 | 319 | 375 | 288 | 1300 | 1000 | 637 | 580 |
BS 270R | 123000 | 200 내지 270 | 50 | 295 | 650 | 290 | 575 | 395 | 130 | 40 | 12 | 319 | 375 | 298 | 1425 | 1100 | 660 | 602 |
BS 300R | 176000 | 230 내지 300 | 50 | 295 | 780 | 290 | 690 | 495 | 130 | 45 | 19 | 333 | 396 | 356 | 1690 | 1300 | 1050 | 983 |
BS 335R | 265000 | 250 내지 335 | 50 | 305 | 850 | 320 | 750 | 525 | 135 | 60 | 19 | 343 | 405 | 386 | 1925 | 1500 | 1210 | 1120 |
BS 350R | 314000 | 250 내지 350 | 50 | 320 | 930 | 360 | 815 | 565 | 135 | 71 | 19 | 358 | 430 | 414 | 2065 | 1600 | 1710 | 1580 |
BS 425R | 510000 | 325 내지 425 | 50 | 440 | 1030 | 450 | 940 | 680 | 170 | 70 | 22 | 484 | 570 | 474 | 2315 | 1800 | 1580 | 2370 |
BS 450R | 686000 | 350 내지 450 | 50 | 450 | 1090 | 480 | 990 | 690 | 180 | 80 | 22 | 494 | 580 | 526 | 2545 | 2000 | 2930 | 2690 |
기록 :
1. BS-R 캠 클러치는 당신의 상술에 따라 지루하지만, 허용한도와 키웨이와 보어 지름을 상세화할 수 있으세요
차원.
2. 토크 암은 선택적입니다. 위쪽에 보여진 팔은 참고를 위해 유일합니다. 필요한 경우 미안하지만, 당신의 질서에 그것을 상세화하세요.
장착과 결합
4. 오일 저장기의 내부를 청소한 후, 오일 저장기의 정합면에 관해 방수제를 적용하세요. 오일을 위치시키세요
수준은 BS65R부터 BS200R까지 모델들을 위해, 수직적으로 측정합니다 (레드 라인이 최저이고 청색이 최고입니다) ; 오일 저장기를 설치하세요
볼트와 바깥 레이스의 단부면에게 모델들 BS220R를 위해와 위쪽에는 동안, 더에 대한 오일 저장기를 설치하세요
볼트를 사용하는 밀봉 지지자. 주의깊게 재가 캠 클러치 또는 오일 저장기를 관통하는 것을 예방하세요.
5. 먼지 방지용 커버의 표면이 밀접하게 접촉하도록 완전히 사전에 삽입한 v-링을 누르세요.
6. 대기 온도가 C 그리고 위쪽에 그것이 차폐 또는 가정에서 설정한다고 추천받습니다 그리고 회피하지 마세요 40' 오르는 경우에 지시하세요
태양광 캠 클러치의 수명을 확장하기 위해.
