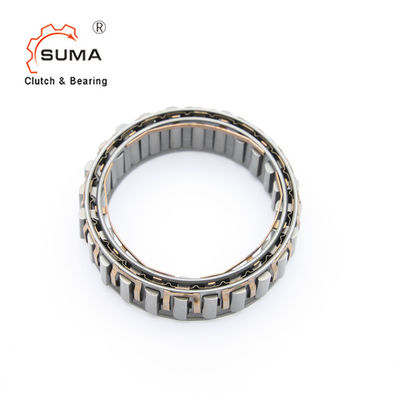

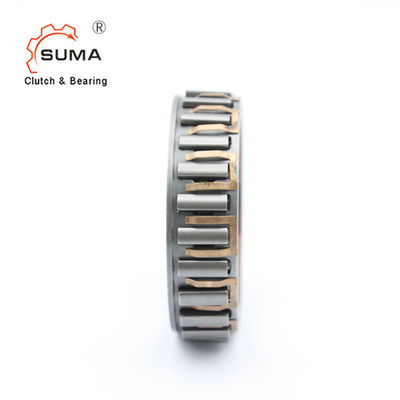

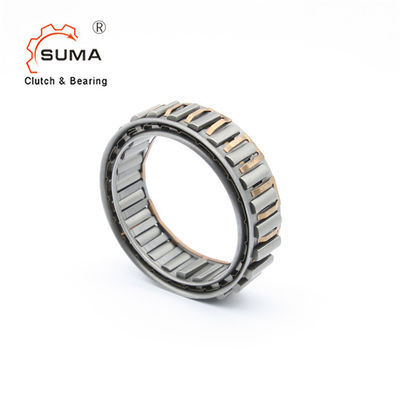

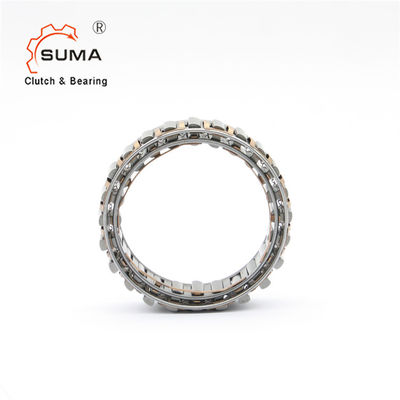

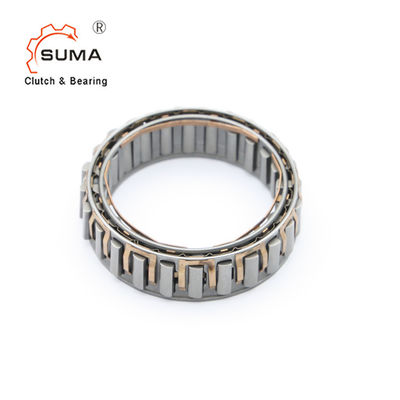

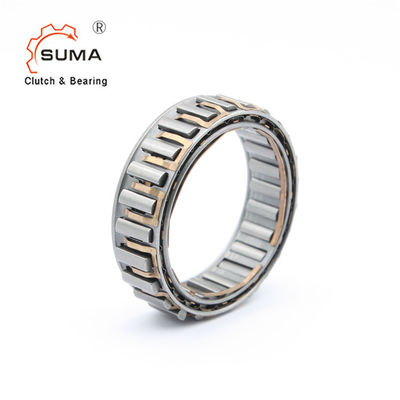

위기 일방 베어링을 오버런하는 DC5776A 엔 25.4MM 두께 스프라그
DC에 대한 간략한 소개는 오버러닝 클러치를 스랙
타입 DC는 안쪽이거나 바깥 레이스 없이 스프래그 타입 자유륜 새장입니다. 그것은 굴대이고 경하중, 주유와 봉합에게 레이스, 베어링 지지대를 제공하는 설계에 설치되어야만 합니다. DC 종류 버전-N은 윤활유의 모든 종류가 현재 전력 전송 장비에 사용했다고 받아들입니다.
차원과 DC의 능력은 오버러닝 클러치를 스랙
사이즈
|
TKN1) |
오버러닝 속도 |
스프라그 공간
|
아니오. 클립의
|
아니오. 스프라그의 |
중량 | ||||||
nimax2) | namax3) | Øa+0.008 -0.005 |
Øc± 0.013 | 에민 | Ødmin | Øbmax | ||||||
[Nm] | [min-1] | [분 -1] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [킬로그램] | |||
DC2222G 엔 | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33±0.075 | 10 | 50 | 15 | - | 12 | 0.03 |
DC2776 엔 | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33±0.075 | 13.5 | 58 | 18 | - | 14 | 0.055 |
DC3034 엔 | 124 | 6300 | 3100 | 30.34 | 47 | 8.33±0.075 | 13.5 | 62 | 20 | - | 14 | 0.06 |
DC3175(3C)-N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33±0.075 | 13.5 | 63 | 21 | 3 | 16 | 0.06 |
DC3809A 엔 | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33±0.075 | 16 | 71 | 25 | - | 18 | 0.085 |
DC4127(3C)-N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33±0.075 | 13.5 | 75 | 27 | 3 | 18 | 0.09 |
DC4445A 엔 | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33±0.1 | 16 | 79 | 29 | - | 20 | 0.095 |
DC4972(4C)-N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33±0.1 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
DC5476A 엔 | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | - | 24 | 0.11 |
DC5476A(4C)-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
DC5476B(4C)-N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
DC5476C(4C)-N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
DC5776A 엔 | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33±0.1 | 16 | 98 | 38 | - | 26 | 0.11 |
DC6334B 엔 | 806 | 3000 | 1500 | 63.34 | 80 | 8.33±0.1 | 21 | 104 | 42 | - | 26 | 0.175 |
DC7221(5C)-N | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
DC7221B 엔 | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | - | 30 | 0.185 |
DC7221B(5C)-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
DC7969C(5C)-N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33±0.1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
DC8334C 엔 | 2055 | 2300 | 1100 | 83.34 | 100.000 | 8.33±0.1 | 25.4 | 132 | 55 | - | 34 | 0.27 |
DC8729A 엔 | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33±0.1 | 16 | 134 | 58 | - | 34 | 0.165 |
DC10323A(5C)*-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0.205 |
DC12334C*-N | 4800 | 1500 | 750 | 123.340** | 140.000 | 8.33±0.1 | 25.4 | 184 | 80 | - | 50 | 0.4 |
DC12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.50±0.1 | 25.4 | 186 | 80 | 11 | 44 | 0.4 |
기록
1) T max = 2 × T 나트
>>는 선택 페이지 12 내지 19를 언급합니다
2) 내측 레이스 초과
3) 바깥 레이스 초과
*) 내측 케이지 센터링 플랜지는 상대방에 있습니다
옆
**) ± 0,013 퍼미블을 허용한도의 확대
실장 예
DC의 그림은 오버러닝 클러치를 스랙
